Vantaggi
1. Forte circolazione convettiva, ciclo d'accorciamento di trattamento termico ed alta efficienza;
2. Facendo uso del meccanismo di sigillamento di PPM nella parte del collegamento, l'atmosfera più stabile, può evitare H2 o l'altra atmosfera protettiva combinata con aria;
3. Facendo uso dello strumento intelligente del microcomputer per controllare la temperatura della fornace, può realizzare il controllo automatico.
Introduzione della fornace

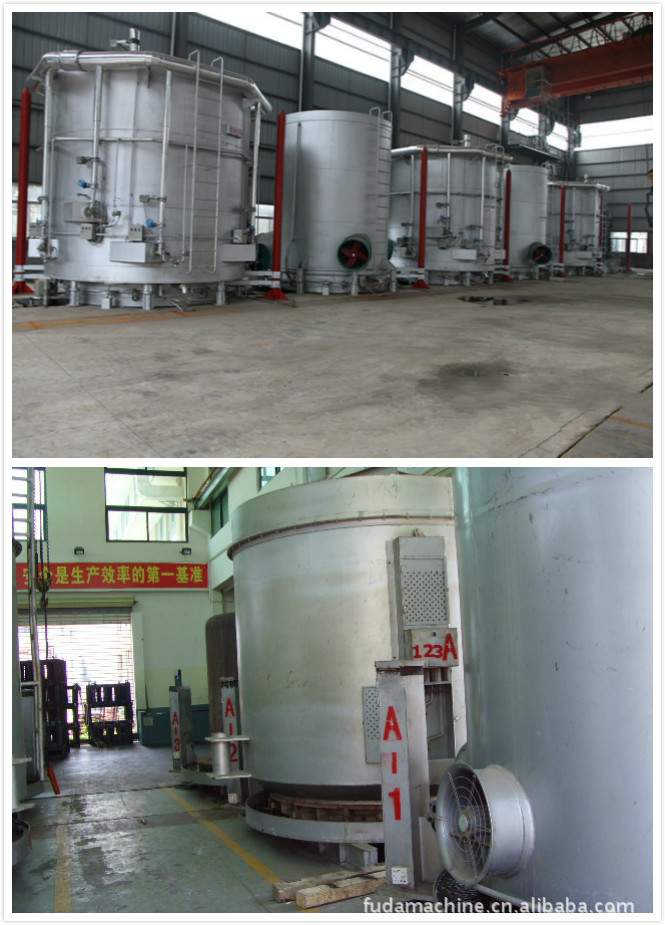

Il tipo di campana forno di ricottura è usato per la tempera la striscia d'acciaio, la striscia di alluminio e della striscia del rame. La capacità di carico della fornace può essere raggiunta a 60Tons (massimo). Il diametro di caricamento può essere raggiunto a 2,6 metri (massimo) e l'altezza di caricamento può essere raggiunta a 3,7 metri (massimo).
Caratteristica principale
(1) 100% idrogeno o sistema dell'idrogeno o dell'azoto di 75%
(2) alto riscaldamento di flusso di convezione
(3) proprietà meccaniche coerenti sul materiale di ricottura
(4) programma di controllo ottimizzato
(5) minimizza il costo di produzione
(6) alta produttività
(7) progettazione su misura per acciaio, il bottaio, l'alluminio e la lega; striscia, cavo e tubo.
Struttura
Questo tipo di campana forno di ricottura pricipalmente è composto di 1 schermo di riscaldamento, 2 la fornace bassa, 2 copertura di raffreddamento, della copertura interna, braket della valvola e conduttura.
Parametri tecnici
| Modello |
BAF-100/200-8 |
BAF-120/250-8 |
BAF-140/290-8 |
BAF-160/320-8 |
| Efficace diametro di caricamento (millimetri) |
1000 |
1200 |
1400 |
1600 |
| Efficace altezza di caricamento (millimetro) |
2000 |
2500 |
2900 |
3200 |
| Capacità di carico massima (t) |
5 |
10 |
20 |
30 |
| Temperatura di lavoro massima (℃) |
850 |
850 |
850 |
850 |
| Potere calorifico (chilowatt) |
150 |
210 |
280 |
360 |
| Potere del ciclo di calore del fan (chilowatt) |
15/22 |
15/22 |
10/37 |
10/37 |
| Velocità del fan del ciclo di calore RPM (RPM) |
750/1500 |
750/1500 |
750/1500 |
750/1500 |
| Fan del ventilatore del diametro (millimetri) |
640 |
640 |
850 |
850 |
| Controllano l'accuratezza della temperatura (℃) |
<>±3 |
<>±3 |
<>±3 |
<>±3 |
| Potere della ventola di raffreddamento (chilowatt) |
0.5*2 |
0.75*2 |
0.75*2 |
1.1*2 |
| Consumo dell'acqua di raffreddamento (t/h) |
8 |
10 |
12 |
14 |
| Consumo protettivo del gas (m3/h) |
8 |
14 |
18 |
25 |
| Peso (t) |
20 |
25 |
32 |
40 |
Nota: La varia dimensione del tipo di campana forno di ricottura può anche essere progettata e fabbricata come bisogni dell'utente.
Descrizione della linea di produzione:
(1) copertura di riscaldamento:
La copertura del riscaldamento è fatta dal piatto di Q235A ed il profilo dell'acciaio, unità di δ=5mm.Heating è striscia Ni80Cr20. La temperatura della parete esterna in non più di 35℃.
(2) copertura interna:
Composto da alta qualità SUS321 (1Cr18Ni9T) .cover δ=6mm
(3) base della fornace:
Il peso di caricamento della base della fornace è 35T, il peso della bobina di caricamento è 24T, il piatto di guida e la lama guidante è fatto da acciaio inossidabile 321.There è una gomma del silicio di 40mm fra la base e la copertura interna per assicurare la tenuta dell'aria.
