Macchina per colata continua della striscia del rame della metropolitana di rame rossa della muffa, macchina di colata della billetta
1SET
MOQ
$80,000.00 - $200,000.00
prezzo
Red Copper Strip Copper Mould Tube Continuous Casting Machine , Billet Casting Machine
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: China Wuxi
Marca: Jingjie
Certificazione: CE/ISO
Numero di modello: 2 fili ramano il CCM della striscia
Evidenziare:

continui la macchina di colata

,

macchinario della colata continua

Termini di pagamento e spedizione
Imballaggi particolari: Scatola di legno, imballaggio standard dell'esportazione
Tempi di consegna: 20-30 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento: T / T o L / C
Capacità di alimentazione: 50 serie al mese
Specificazioni
Materiale prodotto: macchina per colata continua del tubo di rame della muffa
Tipo di prodotto: Spoglia le lastre
Gamma di spessore * gamma di larghezza: 10-30mm
Tipo: Orizzontale
Gamma di diametro interno della bobina: Φ (500--800) millimetri
Diametro esterno massimo delle bobine: Φ1600 millimetro
Dimensione (L*W*H): Variabile
Larghezza: 150-650mm
Nome del prodotto: Linea orizzontale produttore della macchina per colata continua della striscia di rame rossa
Condizione: Nuovo
Materie prime: ottone, bronzo, ecc. di rame.
frequenza: 50Hz o 60Hz
Capacità: 1~30ton/day
Servizio di assistenza al cliente: Costruisce disponibile per assistere il macchinario oltremare
Descrizione di prodotto



Linea orizzontale produttore della macchina per colata continua della striscia di rame rossa



Parti composte conduttura:
fornace 1.Induction
2. Macchina della trazione
3. Tagliatrice automatica
4. sbucciatrice (scortecciatrice)
5. Sistema di controllo elettrico
sistema di raffreddamento 6.Water
7. Attrezzatura di rimozione di polvere.

Linea orizzontale produttore della macchina per colata continua della striscia di rame rossa

Parametri tecnici principali:

1. Velocità della colata: 1~30ton/day

2. Dimensione della striscia: 150mm~650mm (larghezza)

10mm~30mm (spessore)

3. Parte della fornace:

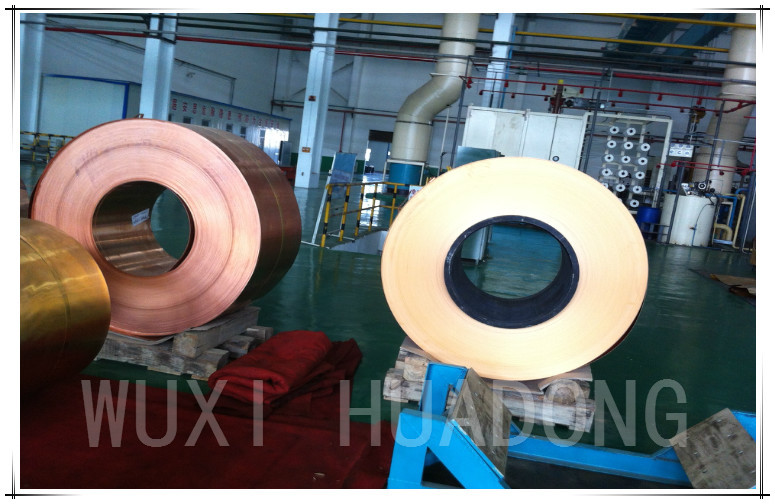

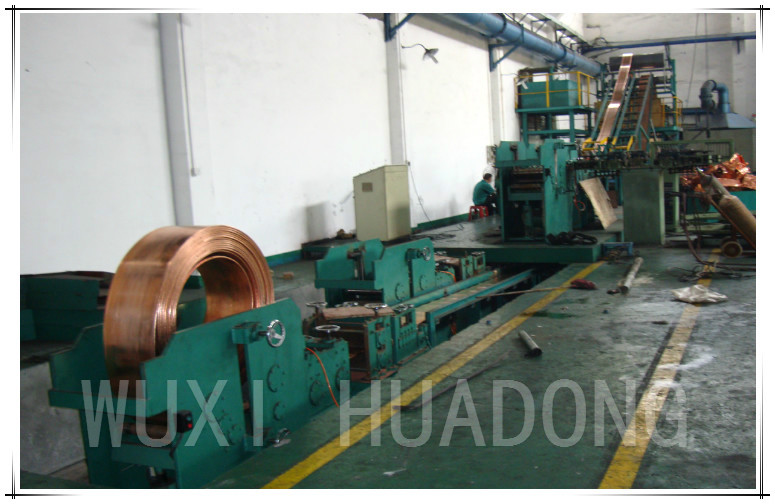

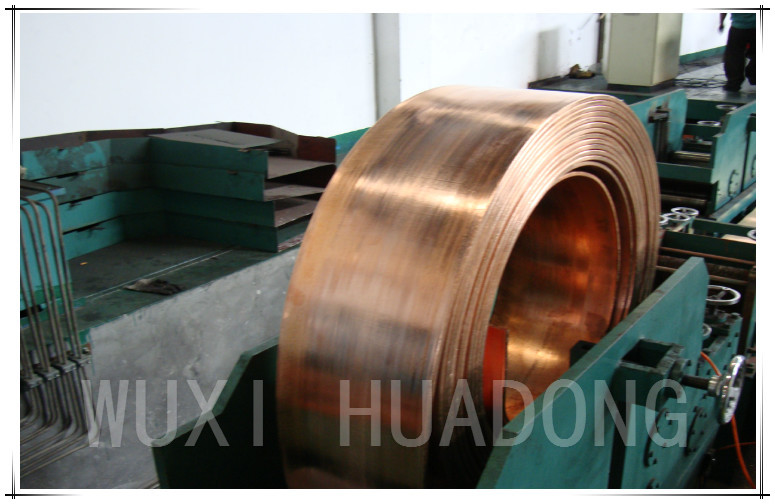

Macchina per colata continua della striscia del rame della metropolitana di rame rossa della muffa, macchina di colata della billetta 0Macchina per colata continua della striscia del rame della metropolitana di rame rossa della muffa, macchina di colata della billetta 1Macchina per colata continua della striscia del rame della metropolitana di rame rossa della muffa, macchina di colata della billetta 2

Linea orizzontale produttore della macchina per colata continua della striscia di rame rossa

Modello

Fusione

tasso

Mini. capacità di fusione Potere Tensione nominale Freq stimato. Fase Temperatura di operazione Consumo di energia (di fusione) Pressione dell'acqua di raffreddamento
Fusione Tenuta
T/h T Chilowatt Chilowatt V Hertz oC Kw.h/T Mpa
GYT-200 0,2 0,15 60 30

380V/50Hz,

o come richiesto

3 1250 300 0.2-0.4
GYT-300 0,3 0,2 90 45 280
GYT-500 0,5 0,3 120 55 260
GYT-750 0,75 0,5 180 70 260
GYT-1000 1 0,55 240 70 260
GYT-1500 1,5 0,6 360 95 240
GYT-2000 2 0,7 480 120 240
GYT-3000 3 0,85 720 160 230



Linea orizzontale produttore della macchina per colata continua della striscia di rame rossa

Il diagramma trattato:

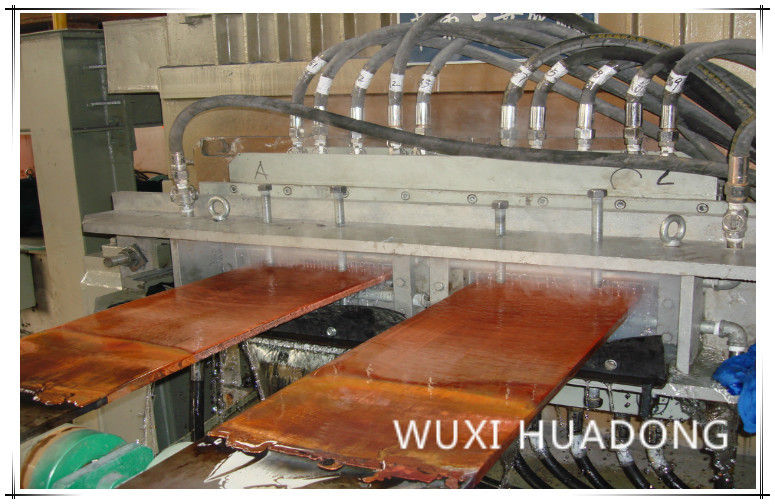

Macchina per colata continua della striscia del rame della metropolitana di rame rossa della muffa, macchina di colata della billetta 3



1.PROCESS



Attrezzature principali della linea di produzione
forno di fusione, tenente fornace, muffa, macchina di colata reversibile di micro-viaggio, sincronizzando le macchine di taglio * 2, machines* d'avvolgimento 3, unità idraulica, unità di raffreddamento e l'unità di controllo elettromeccanica ecc.
* 1,1 per fondere del metallo puro o requisiti speciali, fornace Manica tipa sotto la superficie di combinazione della fusione-tenuta o fornace Manica tipa controllabile di combinazione della fusione-tenuta possono essere adottati;

* 1,2 per le billette a forma di rotonda, a forma di tubolare ed a forma di speciale della produzione, di segatrice di sincronizzazione taglio lunghezza possono essere adottati;

* 1,3 per le billette a forma di rotonda, a forma di tubolare ed a forma di speciale della produzione, la piattaforma di riserva materiale per la ricezione e la conservazione delle billette possono essere adottati.


  PARAMETRI TECNICI 2.MAJOR Di ATTREZZATURA



1,1 Velocità della colata:
  Velocità della trazione 0-64 mm/s (Stepless regolabile)
  Velocità di Backstepping 0-64 mm/s (Stepless regolabile)
  Linea velocità ottimale della striscia 90-120mm/min

1,2 Potere dell'attrezzatura:


Fornace di combinazione:

Fusione

Tenuta



500Kw

200Kw

  Macchina della trazione 7.5Kw
  Resistenza di taglio idraulica 80T
1,3 Spessore del taglio 20mm (massimo)
1,4 Parametri a macchina d'avvolgimento
  Peso d'avvolgimento

6000Kg



  Diametro interno della bobina

Φ500-800mm



  Diametro della bobina 1600mm
1,5 Valore a macchina di rumore Meno dB di 85
1,6 Altezza della linea di operazione a macchina +1000mm
1,7 Direzione di azionamento a macchina Giusto azionamento
1,8 Capacità di produzione
  2 fili: 750-1200Kg/h larghezza: spessore di 470mm: 25mm
  Potere della macchina dell'assemblea dell'attrezzatura 700Kw





3.  PARAMETRI TRATTATI PRINCIPALI



1 Uscita 750-1200Kg/h
2 Gamma di regolamento di temperatura ≤1300℃
3 Precisione del controllo della temperatura della fornace dell'isolamento termico ±5℃
4 Tolleranza verticale ed orizzontale

Orizzontale: + 0.10mm

Verticale: ±0.20mm

5 Spinga e tiri la gamma di adeguamento

Spinta: 0-64mm/s ±0.1mm (electrodeless)

Tirata: 0-64mm/s ±0.1mm (electrodeless)

6 Curva della falce 1.5mm/m
7 Gamma di adeguamento di Dragger

Resistenza: 0-64mm/s ±0.1mm (electrodeless)

Backsteppingl: 0-64mm/s ±0.1mm (electrodeless)

8 Linea velocità massima di resistenza 120mm/min
9 Gamma di adeguamento d'avvolgimento

Diametro interno della bobina Φ500-Φ800mm

Diametro esterno della bobina Φ1600mm

10 Velocità d'avvolgimento di massimo

250mm/min



11 Gamma di adeguamento elastica 0.95-0.75
12 Dgree della torre di coiliing ≤40m
13 Consumo di energia dell'unità 430kWh/t


4. ELENCO DEI PEZZI DELL'ATTREZZATURA



No. Nome dell'attrezzatura e spec. Unità Quantità
1 Pezzi meccanici
1,1 Fondendo e tenendo fornace combinata insieme 1
1,2 Muffa insieme 2
1,3 Dragger insieme 1
1,4 Cesoia idraulica insieme 1
1,5 Macchina d'avvolgimento insieme 2
2 Circuito idraulico
2,1 Fornace combinata che titing stazione idraulica insieme 1
2,2 Stazione idraulica della cesoia idraulica insieme 1
2,3 Dragger e stazione idraulica a macchina d'avvolgimento insieme 1
3 Sistema di controllo elettrico
3,1 Sistema di controllo del forno elettrico di frequenza industriale Insieme 2
3,2 Sistema di controllo automatico insieme 1
4 Documentazione tecnica con attrezzatura insieme 2
4,1 Diagramma dell'installazione di attrezzatura archivio 1
4,2 Specificazione dell'attrezzatura archivio 1
4,3 Diagramma di principio del sistema di controllo elettrico archivio 1
4,4 Disposizione del gabinetto di controllo archivio 1
4,5 Specificazione di prodotto per materiale elettrico principale archivio 1
4,6 Diagramma sistema idraulico archivio 1
4,7 Programma dello SpA archivio 1



 5. SERVIZIO DI ASSISTENZA AL CLIENTE


    1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;
    2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;
Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;
Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.
Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;
Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.
Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.
    3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
