Lo SpA controlla la macchina per colata continua della lastra, macchina per colata continua di rame automatica della fioritura
1SET
MOQ
negotiation
prezzo
PLC Control Slab Continuous Casting Machine , Automatic Copper  Bloom Caster
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Jingjie
Certificazione: ISO/CE
Numero di modello: GVT
Evidenziare:

Macchina per colata continua della lastra

,

macchinario ccm

Termini di pagamento e spedizione
Imballaggi particolari: Imballato in cassa di legno per imballaggio esterno
Tempi di consegna: 30-45 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento: T / T o L / C
Capacità di alimentazione: 10Sets al mese
Specificazioni
Tipo di attrezzatura: Orizzontale
Modo di produzione: lastra, piatto, strato
Materiale prodotto: Rame rosso, ottone, bronzo
Spessore del prodotto: (80-300) millimetro
Larghezza del prodotto: (420-- 1200) millimetri
Uscita di produzione: 5tons
Garanzia: 12 mesi
Servizio post vendita: Invii gli ingegneri a d'oltremare
Descrizione di prodotto

Macchina per colata continua dello SpA della lastra automatica di controllo, fornitore di rame della Cina della macchina per colata continua della fioritura





Ⅰ. Specifiche:

1. Tipi di specifiche della colata

* rame rosso, ottone, bronzo

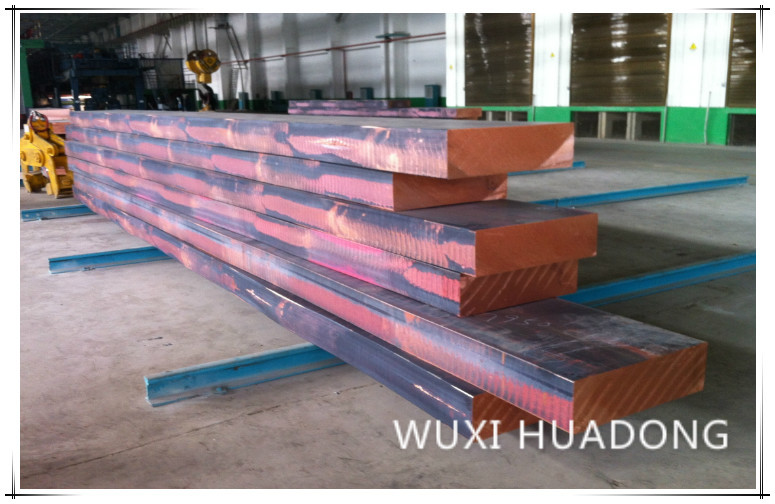

1,1 billette vuote (a forma di metropolitana)

a. Gamma di spessore * gamma di larghezza (80-- 300) * (420-- 1200) billette vuote di millimetro 1,2 (a forma di metropolitana)

b. Lunghezza da decidere secondo i requisiti dei clienti

c. Numero delle linee di produzione da decidere secondo le sezioni e l'uscita



1,2 billette a forma di rotonda

a. Gamma Φ (80 del diametro-- 350) millimetri

b. Lunghezza da decidere secondo i requisiti dei clienti

c. Numero delle linee di produzione da decidere secondo le sezioni e l'uscita

Per essere deciso secondo i requisiti dei clienti nelle sezioni di quasi--NET-forma



Ⅱ. Esempio di programma

1. Specificazione della billetta

   Gamma di spessore * gamma di larghezza (80-- 300) * (420-- 1200) millimetri

2. Efficace peso fondente: ≥5t

3. Area del forno di fusione (fornace compresa): 5000 * 7000mm
4. Altezza della piattaforma: 2500mm
5. L'area delle coperture a macchina della colata del cavo: 4000 * 2500mm
6. Larghezza di pozzi della guida della colata: una profondità 6000mm di 2500 x 2500 x
7. Acqua di raffreddamento della fornace: ³ /h di 15m
8. Acqua di raffreddamento della muffa: ³ /h di 12m



Ⅲ. Composizione di attrezzatura:

    Forno di fusione, carrello del dispositivo della muffa e muffa, macchina di colata continua della guida dei semi della vergella (qui di seguito citata come la macchina di colata della guida), sistema di raffreddamento ad acqua, circuito idraulico, sistema di controllo elettrico, lavorazione con utensili speciale.

1,1 forno di fusione

    Il forno di fusione è la prima attrezzatura del centro nella linea di produzione, ha una grande capacità, l'alto potere requirements.the dopo le caratteristiche della fornace.

1.1.1.  Il barilotto verticale ha modellato il corpo della fornace, con una fornace semplice della muratura, alimentandosi, le operazioni coprendo, pulendo ed altro. I vantaggi dei materiali da costruzione convenienti, piccola area di occupazione, radiazione del calore e basso consumo energetico di superficie basso, ecc.

1.1.2.  Facendo uso del tipo «di W» di scanalatura di fusione del getto, riduca la differenza della temperatura della colata;
3 l'uso di un canale di raffreddamento ad acqua possono essere sensore scarico, migliorano la compatibilità componente

1.1.3.  Usando di un canale di raffreddamento ad acqua può essere sensore scarico, migliora la compatibilità componente;

1.1.4 inclinando la fornace e la copertura della fornace sono azionati da pressione idraulica, da equilibrio di funzionamento e dalla struttura affidabile;

1.1.5 la bocca rettangolare, dato che la materia prima del rame del catodo di 900mm x di 1100 non possono tagliare
Tagli, intera alimentazione;

1.1.6 i materiali refrattari della fornace hanno usato i produttori di marca per fornire il forno ad induzione di rendimento elevato.

1.1.7 parametri tecnici
1.2.1 capacità stimata: 2.5t

1.2.2 capacità massima: 3.5t
1.2.3 potere stimato: 600kW

1.2.4 tensione nominale: 600V
1.2.5 tasso di fusione: 2.2t/h

1.2.6 consumo di energia: di meno che 280kwh/t
1.2.7 temperatura di lavoro: 1250

1.2.8 comsumption dell'acqua di raffreddamento: ³ /h di 4~5m



1,2 macchina di colata del cavo

1.2.1 parametri tecnici:
Portata massima di 1.2.1.1 più di o dell'uguale a 10t

Efficace portata di 1.2.1.2: >6t
Lunghezza di 1.2.1.3 della barretta della vite: 7800mm

Diametro della vite di 1.2.1.4: Tr220 * 18mm
Lunghezza di 1.2.1.5 Rod: 7500mm

Diametro di 1.2.1.6 Rod: diametro 315mm
Corsa avanti massima di 1.2.1.7: 6500mm
Motore di azionamento di 1.2.1.8: Servomotore sincrono di CA,

Potere del motore di azionamento di 1.2.1.9: 7.5KW.
Velocità della colata del cavo di 1.2.1.10: 0 ~ 320mm/min,

1.2.1.11 Stepless regolabile
Velocità di ritorno rapido di 1.2.1.12: più di 500mm/min
Lubrificazione di seta di 1.2.1.13: Flusso nominale 50mL/min,

Pressione nominale 20MPa di 1.2.1.14

Lo SpA controlla la macchina per colata continua della lastra, macchina per colata continua di rame automatica della fioritura 0Lo SpA controlla la macchina per colata continua della lastra, macchina per colata continua di rame automatica della fioritura 1Lo SpA controlla la macchina per colata continua della lastra, macchina per colata continua di rame automatica della fioritura 2

Lo SpA controlla la macchina per colata continua della lastra, macchina per colata continua di rame automatica della fioritura 3

1,3 carrello della muffa
    L'automobile del cristallizzatore per il dispositivo fisso cristallo, può movimento laterale per il carico e lo scarico della muffa, guida ed ha fuso la testa ed il sollevamento del lingotto, carrello della muffa ha posizionamento ed il dispositivo di bloccaggio, in modo che l'automobile potesse saldamente nel cavo ha fuso la posizione in macchina per sostituire il pannello di sollievo, può adattarsi alle specifiche ed al numero di flusso differenti del cristallizzatore. La configurazione del dispositivo dell'azionamento del motore di vibrazione di conversione di frequenza, il suo potere è 2.2kW, la frequenza di vibrazione è 0 ~ 160 volte /min, l'ampiezza è 0 ~ 12mm.



1,4 muffa
    La parete interna dei materiali del cristallizzatore per rame (anche dal partito risorse, zirconio e rame di una produzione), insieme impregnato grafite è a favore del miglioramento della qualità di superficie. Oltre ai metodi convenzionali, il principio di colata continua dell'acciaio può essere ricavato dall'uso di un tipo stretto muffa di raffreddamento della fessura della velocità dell'alta marea facilitare l'efficace evitare ebollizione parziale dell'acqua di raffreddamento.
    Parametro tecnico:
Pressione dell'acqua di raffreddamento: 0,05 ~ comsumption dell'acqua di raffreddamento 0.15MPa: 80 ~ ³ /h di 100m



1,5 copertura protettiva dell'atmosfera
    La copertura protettiva dell'atmosfera può essere attraverso l'agente protettivo del gas (gas industriale) per proteggere il livello liquido dentro il cristallizzatore, riduce i difetti delle scorie dell'ossido.



1,6 sistema di raffreddamento ad acqua
    Il sistema di raffreddamento ad acqua pricipalmente è usato per il raffreddamento della linea di produzione attrezzatura, vale a dire per le coperture del sensore, una bobina, un rivestimento di acqua, un cavo raffreddato ad acqua, il trasformatore, reattore di equilibrio di fase; consiste di un erogatore dell'acqua, collettore dello stagno e la conduttura, le valvole ed altra collegati, compreso tipo di ritorno possono da pressione e da due generi di pressione per il partito della scelta; ha funzioni quali pressione di acqua, l'esposizione della temperatura dello stagno, il controllo e l'allarme, interruttore di sicurezza.
    Parametro tecnico:
1.6.1 pressione di entrata: 0,3 ~ 0.4MPa,

1.6.2 temperatura dell'entrata: 5 ~ 45 gradi,

1.6.3 consumo di acqua: 18 ~ 20t/h
1.6.4 temperatura dello sbocco: di meno che 55℃,

1.6.5 permettere che la temperatura aumenti: di meno che 20℃ (alla temperatura massima dell'entrata),
1.6.6 durezza totale (cao): di meno che 10mg /L equivalente,

1.6.7 resistenza all'acqua: più maggior di 2000/cm.



1,7 circuito idraulico
    Il circuito idraulico per la inclinazione di sollevamento del forno di fusione, una copertura della fornace aperta e la fornace di versamento dell'isolamento e chiusa prima e dopo la camminata, il sollevamento ed il dumping, l'apertura ed il coperchio di chiusura, adotta il liquido di pressione del rifornimento centralizzato stazione idraulica, controllo elettroidraulico della valvola.
Parametri di base: serbatoio dell'olio (aspetto): 1300 * 900 * 700mm (acciaio inossidabile)
Efficace capacità: 600L
Pressione di esercizio Rated: 16MP
Portata nominale: 40L/min
Motore della pompa di olio: 15kw * 2 (un uso, un appoggio)



1,8 sistema di controllo elettronico
    Il sistema di controllo elettrico dell'unità è rispettivamente forno di fusione controllato, la macchina di colata del cavo, il sistema di raffreddamento ad acqua, circuito idraulico, la nostra società fornisce attrezzatura elettrica matura e stabile di controllo per completare le funzioni di funzionamento necessarie secondo i requisiti della produzione di ogni collegamento, sistemi di controllo e componenti elettriche utilizzati in produttori ben noti tutti i domestici e stranieri del prodotto originale ed ha lasciato certa capacità del margine, di assicurare quello l'affidabilità e l'applicabilità dell'attrezzatura. Fra loro:
    Il servo della macchina di colata della guida determinato sistema digitale importato di CA di alta coppia di torsione di marche (servo sistema del Giappone Yaskawa 7.5kW) dal servo.



Ⅲ. Elenco componenti di attrezzatura della linea di produzione verticale della colata continua per le billette rotonde

No. Nome dell'attrezzatura e spec. Unità Quantità Osservazioni
1 Fornace della colata continua dei semi insieme 1 600KW
2 macchina per colata continua dei semi della vergella 5T insieme 1
3 Carrello della muffa insieme 1
4 Muffa  insieme 1
5 Sistema di trasmissione della macchina di colata insieme 1
6 Centrale elettrica della macchina di colata insieme 1
7 Testa della falsa bramma della muffa insieme 1
8 Sistema di controllo di lunghezza insieme 1
9 Distributore d'acqua di raffreddamento insieme 1
10 Circuito idraulico insieme 1



11 sistema di esercizio di Elettrico-control   et 1



Ⅳ. Data della consegna:

Per essere consegnato nei 80 giorni dopo il contratto entra in vigore.



. Servizio di assistenza al cliente

1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;

2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;

Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;

Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.

Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;

Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.

Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.

3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
