Macchina per colata continua del bottaio orizzontale di rame di Rod 8mm 50Hz 3 fasi
Ⅰ. Specifiche:
1. Tipi di specifiche della colata
* bronzo d'ottone del bottaio
1,1 billette del Barretta-cavo (a forma di rotonda)
* gamma Φ (18 del diametro del A. --300) millimetri
* numero del B. delle linee di produzione
* 1-- 12 linee (secondo gli stati della sezione)
Ⅲ. Parametri tecnici importanti:
1. La frequenza ha svuotato la fornace conbimed (lega d'ottone 63%Copper + 37%Zinc)
(Ottone Alloy58%Copper + 42%Zinc)
1,1 | Potere stimato di totale: | ||
Sezione di fusione | 120KW | ||
Sezione della tenuta | 80KW | ||
Potere totale | 200KW | ||
Capacità di produzione | 5T/Day | ||
1,2 | Parametri della sezione di fusione: | ||
Tensione nominale | 380V | ||
Numero di fase | 3Phases | ||
Frequenza | 50Hz | ||
Tasso di fusione massimo | 300KGS/H | ||
Tensione nominale | 380V | ||
Frequenza | 50Hz | ||
Tasso di fusione massimo | 300KGS/H | ||
Temperatura di riscaldamento | 0~1250℃ | ||
Temperatura di tenuta programmata | 1000-1250℃ | ||
Livello di Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
Modo di raffreddamento | Raffreddamento ad acqua | ||
Temperatura di acqua di raffreddamento | ≤40℃ | ||
Quantità di acqua di raffreddamento | 10~20T/H | ||
Pressione di acqua di raffreddamento | 0.2~0.4MPa | ||
1,3 | Parametri della sezione della tenuta: | ||
Tensione nominale | 440V | ||
Numero di fase | 3 fasi | ||
Frequenza | 50Hz | ||
Temperatura di riscaldamento | 0~1250℃ | ||
Temperatura di tenuta programmata | 1000~1250℃ | ||
Livello di Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
Modo di raffreddamento | Raffreddamento ad acqua | ||
Temperatura di acqua di raffreddamento | ≤40℃ | ||
Quantità di acqua di raffreddamento | 10~20T/H | ||
Pressione di acqua di raffreddamento | 0.2~0.4MPa |

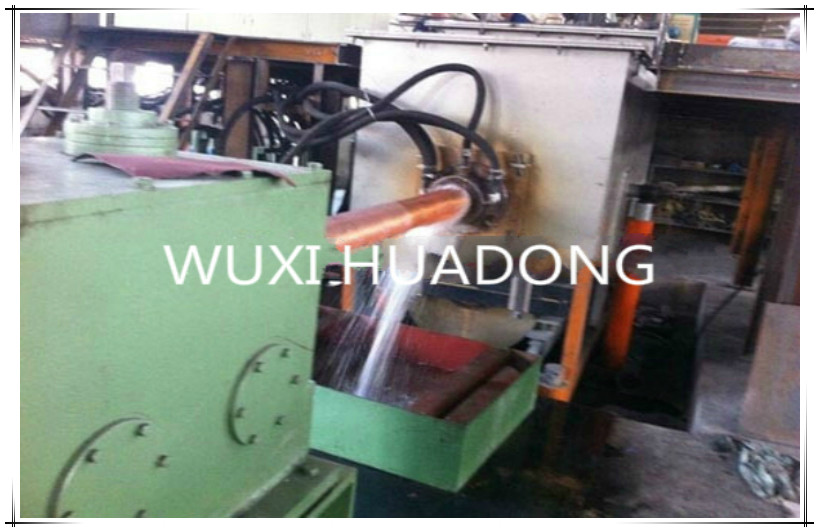

2. Macchina per colata continua orizzontale di Ф8-Ф60mm
2,1 | Potere del motore | 5kw (Siemens o Schneider) |
2,2 | Velocità della colata | 0~2000MM/Min |
2,3 | Programma della colata |
Trazione---Fermata---Trazione Trazione---Fermata---Ritirata---Fermata I due programmi possono essere cambiati e spostato facoltativamente ed i parametri del processo possono essere modificati online. |
2,4 | Specificazione della colata della billetta | Φ8-Φ60mm |
2,5 | Barra di colata |
Fili Φ8 due in una muffa Muffa--4sets |
Filo di Φ60 4sets/One in una muffa Muffa--4sets |
||

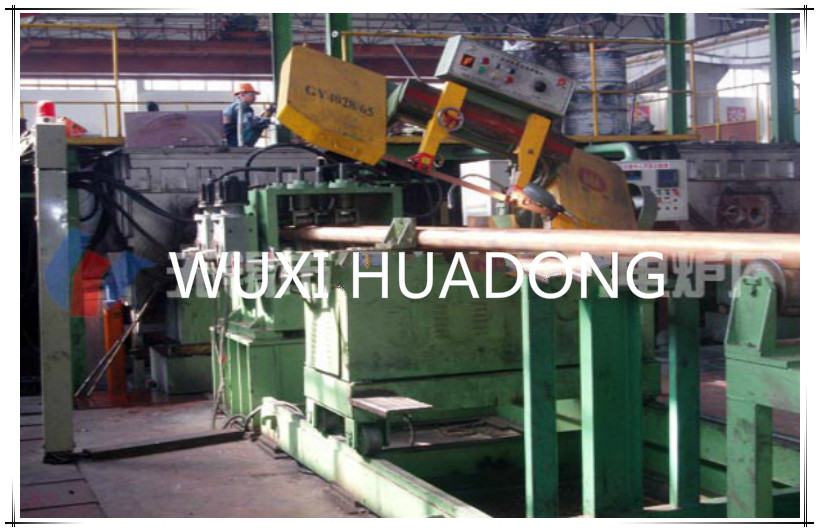

3. Segatrice d'inseguimento sincrona
3,1 | Potere del motore | 3.0KW |
3,2 | Dimensione della cinghia di sawing | 1.1×34×4115 |
3,3 | Velocità di sawing | 27/46/68 |
3,4 | Specificazione di taglio | ≤Ф380 |
3,5 | Pressione del modo | Idraulico |

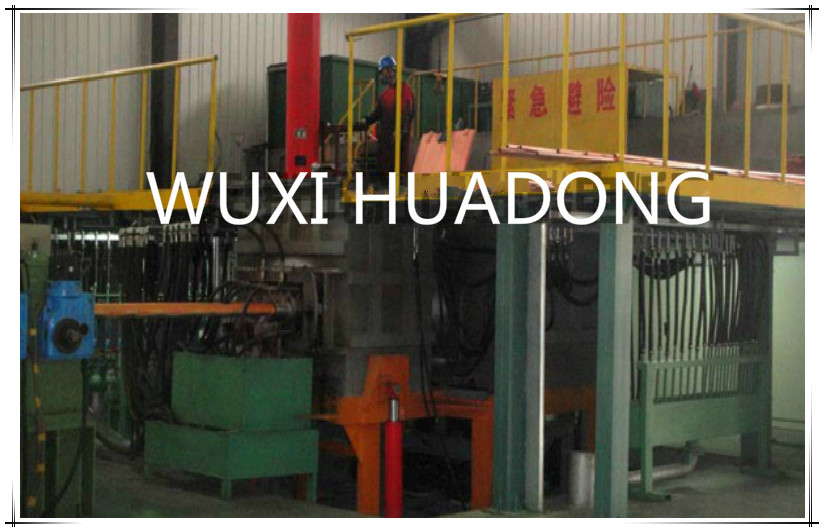

Ⅳ. Elenco componenti di attrezzatura della linea di produzione orizzontale della colata continua per Barretta-cavo
No. | Nome dell'attrezzatura e spec. | Unità | Quantità | Osservazioni |
1 | ||||
2 | Forno di fusione | insieme | 1 | Compreso la scanalatura, la bobina, il rivestimento del waer ed il nucleo di ferro di fusione. |
3 | Scivolo | insieme | 2 | Un in uso ed un appoggio |
4 | Fornace della tenuta | insieme | 1 | Compreso la scanalatura di fusione, la bobina, il rivestimento di acqua, il nucleo di ferro, il dispositivo verticale di misura di temperatura (speciale-fatto), la termocoppia (contenendo platino e rodio) ed il tubo di protezione. |
5 | Siviera e scivolo d'acciaio fusi di stoccaggio | insieme | 1 | Per materiale di trasferimento nella muffa dopo la sinterizzazione in fornace della tenuta. |
6 | sistema della muffa (Ф30-200) | insieme | 2 | Compreso la muffa della grafite |
7 | Dragger (5KW) | insieme | 1 | |
8 | Sincronizzato automatico-seguendo la segatrice | insieme | 1 | |
9 | Piattaforma di riserva materiale | insieme | 1 | Comando a catena, una lunghezza di 5M |
10 | Collettore | insieme | 1 | |
11 | Rullo del trasportatore della trazione | Insieme | 1 | |
12 | Distributore d'acqua di raffreddamento | insieme | 1 | Compreso acqua di raffreddamento per il trasformatore, il reattore, la bobina del forno elettrico, il rivestimento di acqua, il cavo di raffreddamento ad acqua e la muffa (raffreddamento primario e secondario). |
13 | Circuito idraulico | insieme | 2 |
Compreso la stazione ed il cilindro idraulici |
14 | sistema di esercizio di Elettrico-control del forno elettrico | insieme | 1 | Compreso il gabinetto di controllo per il forno di fusione e la fornace di tenuta (Siemens è scelta per gli elementi elettrici principali). |
15 | Sistema di esercizio del controllo dei processi | insieme | 1 | Per controllo del servomotore e del processo, sincronizzato automatico-seguendo la segatrice e controllo della piattaforma di riserva materiale. |
Ⅴ. Data della consegna:
Per essere consegnato nei 75 giorni dopo il contratto entra in vigore.
Ⅵ. Servizio di assistenza al cliente
1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;
2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;
Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;
Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.
Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;
Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.
Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.
3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
