Linea di produzione ascendente di rame senza ossigeno trattata della colata continua di Annnual 2,000MT D17-30mm della barretta di Upcasting
Parametro principale di tecnologia per la macchina di rame della Su-colata di Rod
2000MT annuale D17mm-30mm |
Modello: HDSYUCM-2000 |
Capacità annuale: 2000mt |
Struttura della fornace: fornace del corpo 300type due (1.melting fornace di tenuta della fornace 2.) |
Barre di colata: 4 |
Diametro di barretta della colata: 17mm- 30mm |
velocità della colata: 0-1000mnVmin |
orario di lavoro annuale: 7920h |
Precisione di Liquidtracking: ±2mm |
Norma della bobina della presa; |
Velocità di fusione di rame: 260kg/h |
Consumo di energia di fusione di rame: <350kwh> |
Forma della presa: automatico regoli |
Approccio determinato piatto della presa: spinto dalla barretta di rame, regolazione manuale |
Pezzo d'alimentazione materiale del methoctwhole di catodo di rame elettrolitico alimentato tramite la gru elettrica |
Approccio verso l'alto determinato: dhven dal servomotore di CA, catena della trasmissione è guidato dal blet sincrono gapless del dente |
Rod che preme metodo; pressione manuale |
Interfaccia di operazione: dati l'esposizione, motore di seoo controllato dal touch screen |
Ammonti al potere: 150KW CA 380V trifase |
Composizione nell'attrezzatura
Piatto di rame elettrolitico (rottami di rame del catodo copper/99.9%) -- sistema di carico della fornace del dispositivo (può abbinare) - (forno di fusione -- magazzino di transizione - fornace della tenuta) - modanatura di cristallizzazione della macchina per colata continua) -- dragger - dispositivo di velocità - bobinatrice automatica - per la vendita o in profondità elaborare
Diagramma di flusso
Il piatto di rame elettrolitico (99,9% rottami di rame) è aderito i forni di fusione tramite il dispositivo di carico (secondo le necessità dell'utente), (se le materie prime non è rame rosso 1#, la nostra società può progettare ed installare il forno a riverbero prima dei forni di fusione per rimuovere l'impurità di rame). Il piatto di rame tramite l'induttore W tipo in liquido, poi scorre uniformemente dal deposito di transizione la fornace della tenuta e poi è nel processo costante di riduzione attraverso la superficie coperta di carbone, finalmente è cristallizzato rapidamente alla barretta del rame della colata dal crystallizerof la pianta del materiale di sterro tramite il processo di rame ascendente della barretta allo stesso tempo, colata che la barretta di rame verso l'alto casted intermittentemente tramite il rullo della trazione due. La barretta del rame della colata tramite la macchina di trasporto e il wheelframe, la velocità che regola ingranaggio, poi alla bobinatrice automatica per avvolgere barretta di rame.
No |
Nome |
Qualità |
Osservazioni |
1 |
Upcasting che fonde e che tiene la fornace di combinazione unita doppio |
1set | |
Bobina del forno di fusione |
1set | ||
Rivestimento di acqua del forno di fusione |
1set | ||
Il centro dell'acciaio del forno di fusione |
1set | ||
|
Canale di fusione del forno di fusione |
1set | |
Bobina della fornace della tenuta |
1set | ||
Rivestimento di acqua della fornace della tenuta |
1set
|
||
Il centro dell'acciaio della fornace della tenuta |
1set | ||
Canale di fusione della fornace della tenuta |
1set | ||
2 |
Mattone refrattario unito della fornace |
1set | |
Materiale di piantatura |
1set | ||
Cartone di fibra ceramico del minerale metallifero di Al (thickness20mm) |
1set | ||
Termocoppia di misurazione di temperatura |
1set | ||
Casse della termocoppia |
1set | ||
Livello liquido di rame che segue dispositivo |
1set | ||
Forno di fusione ed il gabinetto di controllo elettrico della fornace della tenuta |
1set | ||
3 |
macchina di colata del servocomando 10strands |
1set | |
Istituzioni orientate alla linea |
1set | ||
Sistema di controllo elettrico dello SpA, servomotore |
1set |
Potere del servomotore: 4.4KW Yaskawa, Giappone SpA: Mitsubishi, Giappone |
|
Piattaforma elevatrice |
1set | ||
Piattaforma di operatiion di Upcasting |
1set | ||
Servo contatori di operazione |
1set | ||
4 |
Struttura di limite di Upcasting |
1set | |
5 |
Sistema di distribuzione dell'acqua di raffreddamento della fornace e della muffa |
1set | |
Includa: Esposizione di temperatura, tavola di temperatura dell'acqua, calibro di pressione idraulica, ecc |
|||
Tubo di esclusione, valvole, |
1set | ||
6 |

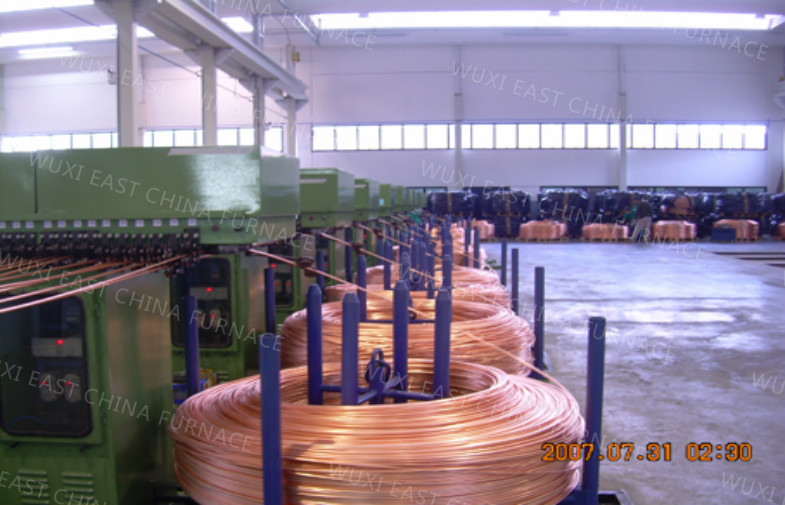

Pali del doppio di conversione di frequenza che arrotolano macchina |
5sets | Automatico, conversione di frequenza |
|
Inclusione: caso di avvolgimento, carrello d'avvolgimento, scaffale, regolatore, motore di conversione di frequenza, riduttore, ecc |
||
7 |
Muffa upcasting continua |
10set | |
|
Falsa bramma e testa di Indluce |
||
Dadi della grafite della muffa |
30pcs | ||
Casse e cappotto della grafite |
30pcs | ||
Connettore rapido |
15pcs | ||
Tubo flessibile |
5coils | ||
8 |
Materiale dell'installazione |
1set | |
Cavi, cavi, segnali |
