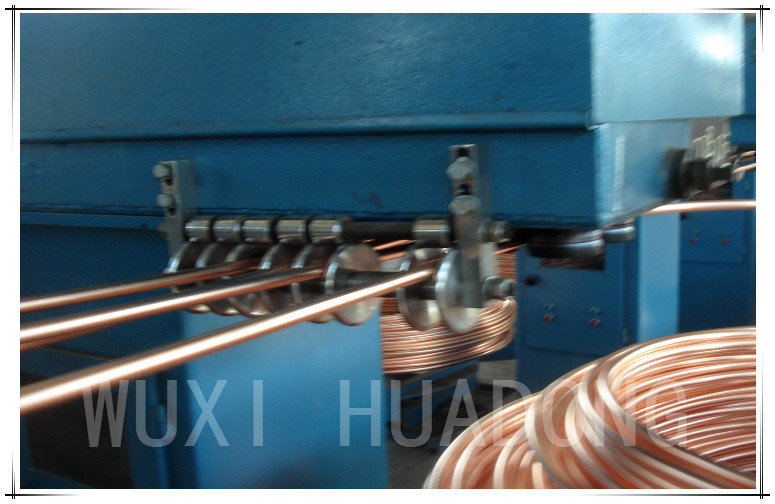

Macchina per colata continua dell'asta di rame guidata servomotore di CA 50HZ continui
ASTA IN RAME SENZA OSSIGENO LINE8mm LINEA DI PRODUZIONE PER COLATA CONTINUA
COMPOSIZIONE DELLE ATTREZZATURE
Forno singolo, macchina per colata continua, telaio della ruota della corporazione, telaio del filo, macchina per avvolgimento a doppia barra, sistema di raffreddamento ad acqua, sistema di misurazione della temperatura e sistema di controllo.
PRINCIPALI PARAMETRI TECNICI DELL'APPARECCHIATURA
1, c'è un forno ad induzione di frequenza centrale
(1) produzione di tondino di rame T2 (materia prima rame elettrolitico, filo lucido)
(2) struttura del corpo della fornace
(3) potenza del forno elettrico 45KW
(4) tensione del forno elettrico 380V
(5) la frequenza del forno elettrico 50Hz
(6) il tasso di fusione inferiore a 150 kg
(7) capacità forno elettrico 500 kg
2, macchina per colata continua
(1) il numero dell'asta del cast 2
(2) diametro dell'asta del cast specifica 8mm; capo numero 2
(3) azionamento servoazionamento CA.
(4) potenza del servomotore 1.3KW
(5) la precisione di tracciamento del livello del liquido è + 2mm
3, bobinatrice a doppia barra
(1) asta di raccolta automatica
(2) per chiudere la linea in un cerchio attorno al peso di 300 kg
STANDARD TECNICI DEL PRODOTTO
1, densità: 8,9 kg / dm fand
CONSEGNA DI DOCUMENTI TECNICI E DISEGNI
1.Il venditore fornisce i seguenti documenti e disegni entro 15 giorni dalla firma ed efficacia del contratto.
un. Piano di layout dell'attrezzatura
b. Le condizioni di base di attrezzature e ingegneria civile
c. Layout acqua ed elettricità
d. La piattaforma operativa.
2. Il venditore fornisce i seguenti documenti e disegni alla consegna dell'attrezzatura.
un. Documento di processo e specifiche operative della macchina per colata continua
b. I disegni delle attrezzature generali e dei materiali di consumo.
c. Tabella dei dettagli delle parti d'uso dell'attrezzatura
d. Lo schema dei principi elettrici e lo schema di sistema.
e. Installazione dell'elenco dei materiali dei cavi elettrici.
AMBITO DI RESPONSABILITÀ DEL VENDITORE
1. Il venditore è responsabile dell'installazione e della messa in servizio dell'attrezzatura contrattuale e della consegna delle pertinenti disposizioni dell'allegato.
2, in base ai requisiti del contratto di presentare i documenti tecnici pertinenti.
3. Responsabile dell'installazione, della messa in servizio e dell'addestramento delle apparecchiature a contratto.
4, dotato di strumenti speciali per l'utilizzo dell'installazione.
5, servizi tecnici: servizio clienti garantito per un anno, manutenzione per tutta la vita (tranne bobina, camicia d'acqua, fossa di fusione).
6, supporto tecnico di follow-up: aggiornamenti delle attrezzature e assistenza nella costruzione del forno, ecc.
7, tempo di risposta del servizio: l'acquirente informato entro 48 ore.
8, responsabile dell'accettazione delle attrezzature e della gestione tempestiva delle relative procedure di trasferimento.
AMBITO DI RESPONSABILITÀ DELL'ACQUIRENTE
1, officina di produzione: campata, lunghezza, altezza dell'installazione dell'attrezzatura di sollevamento della gru, tutto deve soddisfare i requisiti.
2, acqua di raffreddamento circolante.
3, alimentazione.
4, aria compressa.
5, test per la produzione di materie prime e ausiliari (carbone, fiocchi di grafite ecc.)
6, il venditore è responsabile della fornitura di attrezzature nel processo di installazione del personale e del consiglio di amministrazione.
PRINCIPALE CONFIGURAZIONE DELL'APPARECCHIATURA E GAMMA DI FORNITURA
Nome del dispositivo | Quantità | osservazione | ||
1 | Forno ad induzione in frequenza di potenza con nucleo (45KW) | Forno a due corpi | 1 set | Corpo del forno, staffa del corpo del forno |
Sensore | 1 set | Nucleo di ferro, bobina, camicia d'acqua, canale 1 | ||
Copertura del forno | 1 set | |||
Materiale da costruzione del forno | 1 set | Sabbia di quarzo, materiale isolante, mattone refrattario | ||
2 | Controllo elettrico del forno | Controllo elettrico del forno | 1 set | Un armadio elettrico, un armadio elettrico |
Rilevazione della temperatura del forno | 1 set | Vetrina con temperatura | ||
3 | Sistema di misurazione della temperatura | Dispositivo di deviazione dell'ingresso dell'acqua | 1 set | Valvola, manometro, ecc |
Gruppo di rilevamento della temperatura dello stampo | 1 set | |||
Temperatura dell'acqua totale | 1 set | |||
4 | Macchina per colata continua | Telaio per colata continua a piombo superiore | 1 set | |
Servomotore AC e riduttore di velocità | 1 set | |||
Ruota di guida | 2 set | |||
Sistema di trazione a trazione | 1 set | |||
Dispositivo di sospensione stampo | 1 set | |||
Dispositivo di circolazione di raffreddamento ad acqua per muffa | 1 set | |||
5 | Quadro elettrico di comando | Guidare | 1 set | |
Interfaccia uomo-macchina | 1 set | |||
Controllore PLC | 1 set | |||
Sistema di sollevamento | 1 set | |||
Sistema di tracciamento del livello del liquido | 1 set | |||
6 | Assemblaggio stampi | Stampo per aste in rame | 2 set | |
Connettore rapido | 4 set | |||
Manicotto di protezione | 10 set | Dieci contenenti muffa di grafite | ||
7 | Avvolgitrice a doppia barra | Funivia | 1 set | |
Vassoio di ricezione | 2 set |
PRINCIPALI MARCHI E PRODUTTORI DI DISPOSITIVI DI SUPPORTO
Nome del dispositivo | Marchi e produttori | |
1 | Servomotore AC | Giappone Yaskawa |
2 | Riduttore di alta precisione | NAIF |
3 | Servoazionamento | Giappone Yaskawa |
4 | Controllore PLC | Giappone Yaskawa |
5 | Interfaccia uomo-macchina | WEINVIEW |
6 | Dispositivo elettrico originale | Schneider |
7 | Motore e riduttore di velocità dotati di avvolgitore di filo | Shanghai Saini trasmissione Co. |
8 | Termocoppia | Shanghai Bao Lian |
9 | Materiale da costruzione del forno | HenanGongyi |
10 | Modello di grafite | Shandong Laixi De River |
DATA DI CONSEGNA
Consegna entro 75 giorni dall'entrata in vigore del contratto.
SERVIZIO POST-VENDITA
1. Il corpo principale dell'apparecchiatura avrà un anno di garanzia gratuita e i componenti speciali saranno discussi separatamente;
2. Durante il periodo di produzione di prova (entro 3 mesi dal termine della messa in servizio dell'apparecchiatura), la nostra azienda invierà un tecnico professionista per il servizio di follow-up;
Entro il periodo di garanzia, se si verifica un guasto a causa di un problema di qualità, la nostra azienda invierà il personale al sito per risolvere il problema entro 72 ore dalla ricezione dell'avviso;
Al termine del periodo di garanzia dell'apparecchiatura, la nostra azienda offrirà soluzioni efficaci entro 24 ore dalla ricezione dell'avviso e invierà il personale per i lavori di manutenzione se l'utente non riesce a risolvere il problema, addebitando solo le spese di costo.
Per la revisione annuale delle attrezzature, la nostra azienda invierà un tecnico professionista per unirsi agli utenti nella formulazione del piano di inversione, gratuitamente;
Durante il periodo di garanzia, la nostra azienda può inviare un tecnico professionista sul sito per verificare le condizioni operative dell'apparecchiatura e fornire assistenza sul campo.
Dopo la scadenza del periodo di garanzia delle apparecchiature, è possibile effettuare una visita di ritorno su invito una volta ogni sei mesi.
3. Se la nostra azienda ha punti di innovazione e miglioramento o suggerimenti costruttivi per apparecchiature simili, informeremo l'utente in tempo.
