Macchina per colata continua verticale della billetta piana d'ottone, attrezzatura di colata semi continua

Ⅰ. specifiche tecniche:

1. Tipi di specifiche di fusione

* Ottone

Ⅱ Esempio di programma

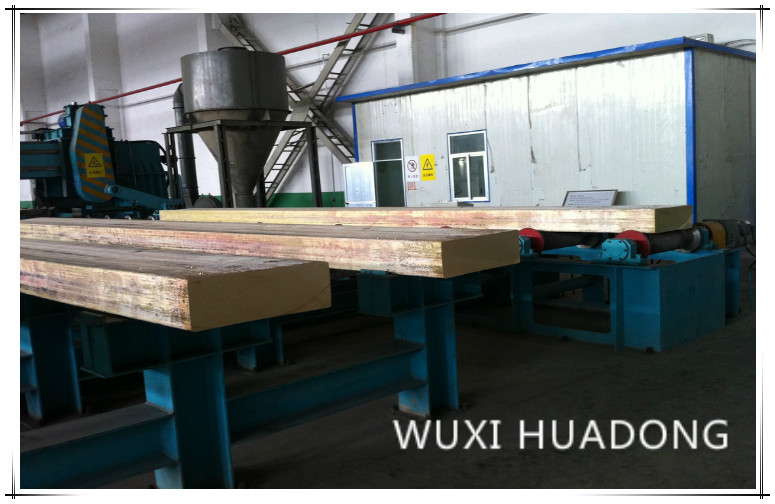

1. Specifica della billetta piatta

  320 × 120 × 5.000 millimetri

2. Peso effettivo del getto della fornace: ≥ 1,5 t

3. Requisiti di qualità della billetta:
L'effetto dei difetti di colata durante il processo di estrusione può causare rettilineità della billetta inferiore o uguale a 20 mm.
4. Numero di billetta : singolo
5. Struttura della macchina: macchina per colata continua semi vergella
6. Lunghezza totale della vergella: L = 5000mm
7. Diametri della vergella: Φ = 200X18mm

Ⅲ. Composizione dell'attrezzatura:

Forno di fusione, carrello e stampo del dispositivo di stampo, macchina per colata continua semi-vergella (di seguito denominata macchina per colata guida), sistema di raffreddamento ad acqua, sistema idraulico, sistema di controllo elettrico, attrezzature speciali.

1.1 Forno di fusione

Il forno di fusione è la prima apparecchiatura principale della linea di produzione, ha una grande capacità, requisiti di alta potenza. Le seguenti caratteristiche del forno.

1.1.1. Corpo del forno verticale a forma di botte, con un semplice forno in muratura, alimentazione, copertura, pulizia e altre operazioni. I vantaggi di materiali da costruzione convenienti, piccola area di occupazione, bassa radiazione termica superficiale e basso consumo energetico, ecc.

1.1.2. Utilizzando il tipo "W" di scanalatura di fusione a getto, ridurre la differenza di temperatura di fusione;
3 l'uso di un canale di raffreddamento ad acqua può essere scaricato sensore, migliorare la compatibilità dei componenti

1.1.3. L'uso di un canale di raffreddamento ad acqua può essere un sensore senza carico, migliorare la compatibilità dei componenti;

1.1.4 Il forno basculante e il coperchio del forno sono azionati da pressione idraulica, bilancio operativo e struttura affidabile;

1.1.5 Bocca rettangolare, per materiale grezzo in rame catodico 1100 x 900mm non può essere tagliato
Taglio, alimentazione intera;

1.1.6 I materiali refrattari del forno hanno utilizzato i produttori di marchi per fornire un forno ad induzione ad alte prestazioni.

1.2 Macchina per colata di piombo

1.2.1 Parametri tecnici :
1.2.1.1 Portata massima superiore o uguale a 3t

1.2.1.2 Portata effettiva:> 3t
1.2.1.3 Lunghezza dell'asta filettata: 7800 mm

1.2.1.4 Diametro della vite: Tr220 * 18mm
1.2.1.5 Lunghezza asta: 5000mm

1.2.1.6 Diametro stelo: diametro: 200mm
1.2.1.7 Corsa massima di lavoro: 6500 mm
1.2.1.8 Motore di azionamento: servomotore sincrono AC,

1.2.1.9 Potenza del motore di azionamento: 7,5 kW.
1.2.1.10 Velocità di colata del piombo: 0 ~ 320mm / min,

1.2.1.11 Stepless regolabile
1.2.1.12 Velocità di ritorno veloce: più di 500mm / min
1.2.1.13 Lubrificazione della seta: flusso nominale 50 ml / min,

1.2.1.14 Pressione nominale 20MPa

1.3 Carrello stampo
L'auto cristallizzatore per dispositivo fisso di cristallo, può movimento laterale per caricare e scaricare lo stampo, guidare e gettare la testa e il sollevamento del lingotto, il carrello dello stampo ha un dispositivo di posizionamento e bloccaggio, in modo che l'auto possa fermamente nella posizione di lancio del piombo in auto per sostituire il pannello di scarico, può adattarsi a diverse specifiche e numero di flusso del cristallizzatore. Configurazione del dispositivo di azionamento del motore a vibrazione con conversione di frequenza, la sua potenza è 2,2 kW, la frequenza di vibrazione è 0 ~ 160 volte / min, l'ampiezza è 0 ~ 12 mm.

1.4 Muffa
La parete interna dei materiali cristallizzatori per rame (anche da parte delle risorse di produzione, zirconio e rame), set impregnato di grafite è a favore del miglioramento della qualità della superficie. Oltre ai metodi convenzionali, il principio della colata continua di acciaio può essere tratto dall'uso di uno stampo di raffreddamento ad alta velocità del tipo a fessura stretta per facilitare l'effettiva evasione dell'ebollizione parziale dell'acqua di raffreddamento.
Parametro tecnico:
Pressione dell'acqua di raffreddamento: 0,05 ~ 0,15 MPa consumo di acqua di raffreddamento: 80 ~ 100m³ / h

1.5 Copertura dell'atmosfera protettiva
La copertura dell'atmosfera protettiva può essere attraverso l'agente protettivo del gas (gas industriale) per proteggere il livello del liquido all'interno del cristallizzatore, ridurre i difetti delle scorie di ossido.

1.6 Sistema di raffreddamento ad acqua
Il sistema di raffreddamento ad acqua viene utilizzato principalmente per il raffreddamento delle apparecchiature della linea di produzione, in particolare per l'involucro del sensore, una bobina, una camicia d'acqua, un cavo raffreddato ad acqua, trasformatore, reattore di equilibrio di fase; è costituito da un distributore di acqua, un collettore di riflusso e tubazioni associate, valvole e altro, incluso il tipo di ritorno può dalla pressione e due tipi di pressione per la Parte scelta; ha funzioni come la pressione dell'acqua, la visualizzazione della temperatura di riflusso, il controllo e l'allarme, l'interblocco.
Parametro tecnico:
1.6.1 Pressione in ingresso: 0,3 ~ 0,4 MPa,

1.6.2 Temperatura di ingresso: 5 ~ 45 gradi,

1.6.3 Consumo di acqua: 18 ~ 20 t / h
1.6.4 Temperatura di uscita: inferiore a 55 ℃,

1.6.5 Consentire l'aumento della temperatura: meno di 20 ℃ (alla massima temperatura di ingresso),
1.6.6 Durezza totale (CAO): meno di 10 mg equivalenti / L,

1.6.7 Impermeabilità: maggiore di 2000 / cm.

1.7 Sistema idraulico
Il sistema idraulico per l'inclinazione del sollevamento del forno di fusione, un coperchio del forno aperto e chiuso e l'isolamento del forno di versamento prima e dopo la camminata, il sollevamento e lo scarico, l'apertura e la chiusura del coperchio, adotta il liquido di pressione di alimentazione centralizzata della stazione idraulica, il controllo della valvola elettroidraulica.
Parametri di base: serbatoio dell'olio (aspetto): 1300 * 900 * 700mm (acciaio inossidabile)
Capacità effettiva: 600L
Pressione di esercizio nominale: 16MP
Portata nominale: 40L / min
Motore della pompa dell'olio: 15kw * 2 (un uso, uno di riserva)

1.8 Sistema di controllo elettronico
I sistemi di controllo elettrico dell'unità sono rispettivamente forno di fusione controllato, macchina per colata di piombo, sistema di raffreddamento ad acqua, sistema idraulico, la nostra azienda fornisce apparecchiature di controllo elettriche mature e stabili per completare le funzioni operative necessarie in base ai requisiti della produzione di ogni collegamento, controllo sistemi e componenti elettrici utilizzati in tutti i noti produttori nazionali ed esteri del prodotto originale e lasciato una certa capacità di margine, per garantire l'affidabilità e l'applicabilità delle apparecchiature. Tra loro:
Il servo macchina di colata guida guidato da marchi importati (servosistema giapponese Yaskawa da 7,5 kW) servo sistema digitale AC ad alta coppia.

Ⅲ. Elenco dei componenti dell'attrezzatura della linea di produzione di colata continua verticale per billette tonde
