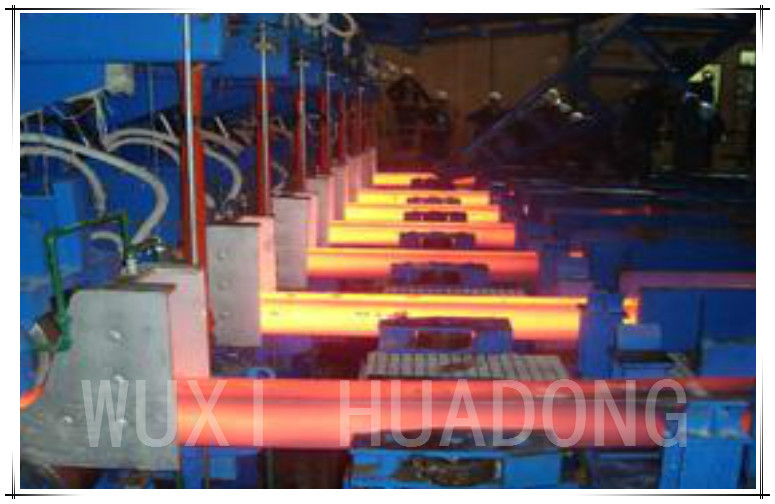

Velocità della colata della macchina per colata continua della billetta d'acciaio di R6M 3,0 m/min
|
Oggetto |
R2.5M |
R4M |
R5.25M |
R6M |
|---|---|---|---|---|
|
Modo |
Arco pieno di regolamento continuo |
|||
| Raggio dell'arco (m) | 2,5 | 4 | 5,25 | 6 |
| Numero del filo | 1 | 1 | 1,2 | 2,3,4 |
| Productivitu annuale (T/Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
| Sezione della colata (millimetro2) | 60×60 |
80×80 |
100×100 |
120×120 |
| Lunghezza di cavo (m) | 10 | 10 | 10-15 | 20 |
| Lunghezza stimata (m) | 3-6 | 3-6 | 3-8 | 3-9 |
| La colata ha orinato (m/min) | 1,2 | 1,8 | 2-3 | 2,5 |
| Velocità massima (m/min) | 2 | 2,5 | 3-4 | 4 |
| Palo principale del lingotto | Palo principale di rigidità | |||
| Altezza a macchina (m) | 5 | 7 | 8 | 8 |
| Ingombro a pavimento (m2) | 4*20 | 5*20 | 8*25 | 10*38 |
| Potere stimato (chilowatt) | 50 | 37+60 (pompa idraulica) | 200 | 250 |
| Consumo di energia (kWh/t) | 5 | 5 | 10-15 | 15 |
Introduzione
Questa macchina per colata continua è progettata e fabbricata secondo la richiesta dell'utente ed è utilizzata per continuo la colata la billetta quadrata, la sezione trasversale di cui è80×80,100×100,120×120,10×150 millimetro con una lunghezza di 6m/12m azionati dal sistema di controllo automatico. Possiamo filo del providesingle, doppi fili e CCM dei fili di multiplo come pure raddrizzando la macchina, tagliatrice automatica, banca di raffreddamento della billetta, spalmatore della billetta, spalmatore d'acciaio fuso ed altri dispositivi ausiliari e facilità quali il trattamento dell'acqua dolce ed il sistema di raffreddamento ad acqua. Siamo inoltre il fornitore della proposta di progetto chiave di giro.
Portata standard del rifornimento
| Parte meccanica | |
| 1 | Torretta per i movimenti delle siviere/automobile commovente della siviera/supporto fisso siviera (determinato dai clienti) |
| 2 | Pozzetto di colata |
| 3 | Carro paniera |
| 4 | Muffa |
| 5 | Dispositivo di vibrazione della muffa |
| 6 | Dispositivo dell'azionamento di vibrazione |
| 7 | Guaina di protezione per il dispositivo di vibrazione |
| 8 | Coolings secondari che spruzzano struttura |
| 9 | Coolings secondari che spruzzano tubo |
| 10 | Ugello di spruzzatura per acqua di raffreddamento secondaria |
| 11 | Dispositivo di alimentazione di sostegno per secondario ed in terzo luogo raffreddamento |
| 12 | Ritiro che raddrizza macchina |
| 13 | Dispositivo di trasmissione per ritiro che raddrizza macchina |
| 14 | Giunto universale |
| 15 | Falsa bramma rigida |
| 16 | Dispositivo di archiviazione della falsa bramma |
| 17 | Rullo di guida per il dispositivo di archiviazione della falsa bramma |
| 18 | Trasportatore a rulli di consegna della billetta |
| 19 | Spingitoio idraulico della billetta |
| 20 | Piattaforma per la raccolta della billetta |
| 21 | Macchina ossitaglio/taglio idraulico (determinato dai clienti) |
| Sistema di controllo dei Electrics | |
| 23 | Sistema di controllo per la vibrazione della muffa |
| 24 | Sistema di controllo per ritiro che raddrizza macchina |
| 25 | Efficace sistema di controllo per la falsa bramma |
| 28 | Sistema di controllo per il trasportatore a rulli di consegna della billetta |
| 29 | Sistema di controllo per la billetta fuori |
| 30 | Sistema di controllo per la stazione idraulica centrale |
| Struttura d'acciaio | |
| 31 | Postazione di colata principale |
| 32 | Postazione di colata |
| 33 | Piattaforma per stoccaggio della falsa bramma |
| Sistema ausiliario | |
| 34 | Circuito idraulico |
| 35 | Scarico del dispositivo per il vapore secondario di coolings |
| 36 | Sistema di controllo per acqua di raffreddamento secondaria |
| 37 | Scatola sospesa di operazione per ritiro che raddrizza parte |
| 38 |
La configurazione speciale può essere fornita conformemente ai requisiti di clienti |
