Consumo di energia di rame libero della macchina per colata continua della lastra di Oxgen 430 kWh/t
1SET
MOQ
negotiation
prezzo
Oxgen Free Copper Slab Continuous Casting Machine 430 kWh/t Power Consumption
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Jingjie
Numero di modello: 2 fili ramano il CCM della striscia
Evidenziare:

Macchina per colata continua della lastra

,

macchinario ccm

Termini di pagamento e spedizione
Imballaggi particolari: Imballato in cassa di legno per imballaggio esterno
Tempi di consegna: 30 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento: T / T o L / C
Capacità di alimentazione: 10Sets al mese
Specificazioni
Materiale prodotto: Oxgen libera il rame
Prodotto: Striscia
Gamma di spessore * gamma di larghezza: 16-20
nome: Macchina per colata continua orizzontale
Gamma di diametro interno della bobina: Spessore (8--20) *width (420--650) millimetri
Diametro esterno massimo delle bobine: Φ1600 millimetro
Descrizione di prodotto



Consumo di energia di rame libero della macchina per colata continua della lastra di Oxgen 430 kWh/t



Ⅰ .SPECIFICATIONS
1. Tipi di specifiche della colata
* Oxgen libera il rame

1,1 billette della Piatto-striscia (di forma rettangolare)

Gamma di spessore * gamma di larghezza (8--20) * (420--650) millimetri

Gamma di diametro interno Φ (500 della bobina--800) millimetri

Diametro esterno massimo delle bobine Φ1600 millimetro

Peso massimo della bobina 8000 chilogrammi

Numero delle linee di produzione 1--3 linee (essere deciso secondo gli stati della sezione)




Ⅱ .PROCESS

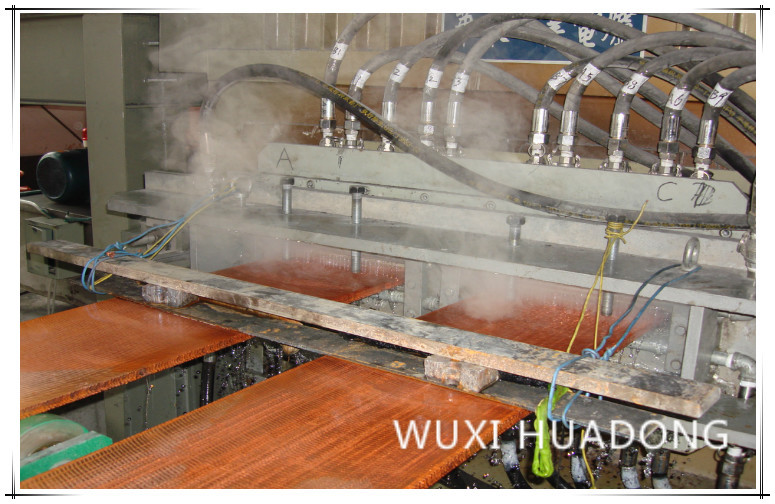

Consumo di energia di rame libero della macchina per colata continua della lastra di Oxgen 430 kWh/t 0



Ⅲ .MAJOR PARAMENT TECNICO



1,1 Velocità della colata:
  Velocità della trazione 0-64 mm/s (Stepless regolabile)
  Velocità di Backstepping 0-64 mm/s (Stepless regolabile)
  Linea velocità ottimale della striscia 90-120mm/min

1,2 Potere dell'attrezzatura:


Fornace di combinazione:

Fusione

Tenuta



500Kw

200Kw

  Macchina della trazione 7.5Kw
  Resistenza di taglio idraulica 80T
1,3 Spessore del taglio 20mm (massimo)
1,4 Parametri a macchina d'avvolgimento
  Peso d'avvolgimento

6000Kg



  Diametro interno della bobina

Φ500-800mm



  Diametro della bobina 1600mm
1,5 Valore a macchina di rumore Meno dB di 85
1,6 Altezza della linea di operazione a macchina +1000mm
1,7 Direzione di azionamento a macchina Giusto azionamento
1,8 Capacità di produzione
  2 fili: 750-1200Kg/h larghezza: spessore di 470mm: 25mm
  Potere della macchina dell'assemblea dell'attrezzatura 700Kw



Ⅳ. PROCESSO PRINCIPALE PARAMENTS

1 Uscita 750-1200Kg/h
2 Gamma di regolamento di temperatura ≤1300℃
3 Precisione del controllo della temperatura della fornace dell'isolamento termico ±5℃
4 Tolleranza verticale ed orizzontale

Orizzontale: + 0.10mm

Verticale: ±0.20mm

5 Spinga e tiri la gamma di adeguamento

Spinta: 0-64mm/s ±0.1mm (electrodeless)

Tirata: 0-64mm/s ±0.1mm (electrodeless)

6 Curva della falce 1.5mm/m
7 Gamma di adeguamento di Dragger

Resistenza: 0-64mm/s ±0.1mm (electrodeless)

Backsteppingl: 0-64mm/s ±0.1mm (electrodeless)

8 Linea velocità massima di resistenza 120mm/min
9 Gamma di adeguamento d'avvolgimento

Diametro interno della bobina Φ500-Φ800mm

Diametro esterno della bobina Φ1600mm

10 Velocità d'avvolgimento di massimo

250mm/min

11 Gamma di adeguamento elastica 0.95-0.75
12 Dgree della torre di coiliing ≤40m
13 Consumo di energia dell'unità 430kWh/t


Ⅴ. ELENCO DEI PEZZI DELL'ATTREZZATURA

No. Nome dell'attrezzatura e spec. Unità Quantità
1 Pezzi meccanici
1,1 Fondendo e tenendo fornace combinata insieme 1
1,2 Muffa insieme 2
1,3 Dragger insieme 1
1,4 Cesoia idraulica insieme 1
1,5 Macchina d'avvolgimento insieme 2
2 Circuito idraulico
2,1 Fornace combinata che titing stazione idraulica insieme 1
2,2 Stazione idraulica della cesoia idraulica insieme 1
2,3 Dragger e stazione idraulica a macchina d'avvolgimento insieme 1
3 Sistema di controllo elettrico
3,1 Sistema di controllo del forno elettrico di frequenza industriale Insieme 2
3,2 Sistema di controllo automatico insieme 1
4 Documentazione tecnica con attrezzatura insieme 2
4,1 Diagramma dell'installazione di attrezzatura archivio 1
4,2 Specificazione dell'attrezzatura archivio 1
4,3 Diagramma di principio del sistema di controllo elettrico archivio 1
4,4 Disposizione del gabinetto di controllo archivio 1
4,5 Specificazione di prodotto per materiale elettrico principale archivio 1
4,6 Diagramma sistema idraulico archivio 1
4,7 Programma dello SpA archivio 1
