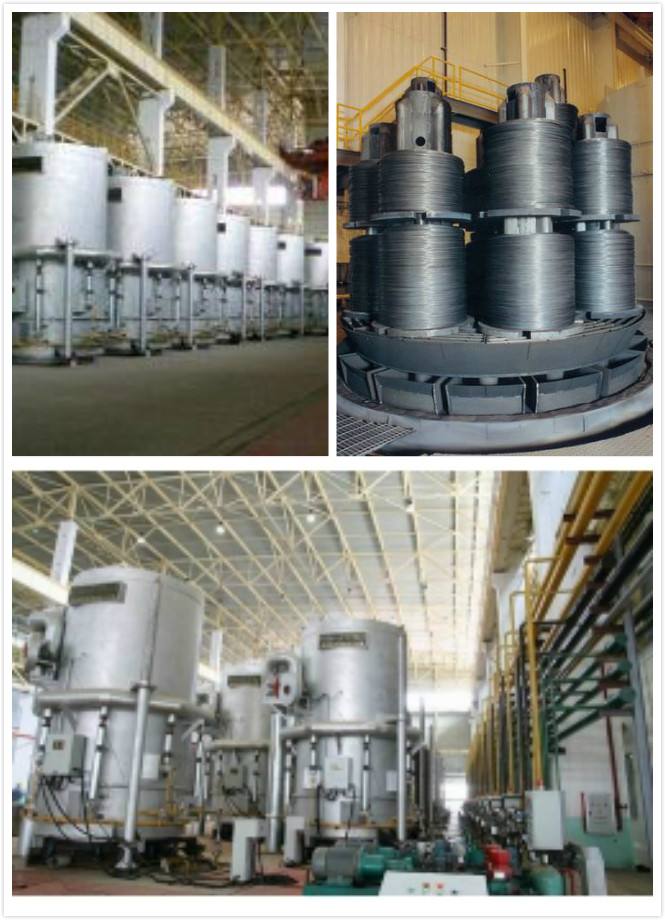

Forno di ricottura di Bell di alta produttività, forno di ricottura del filo di acciaio
1. Sistema dell'azoto o dell'idrogeno
2. alto riscaldamento di flusso di convezione
3. proprietà meccaniche coerenti
4. programma di controllo ottimizzato
1. Introduzione della fornace
Il tipo di campana forno di ricottura è usato per la tempera la striscia d'acciaio, la striscia di alluminio e della striscia del rame. La capacità di carico della fornace può essere raggiunta a 60Tons (massimo). Il diametro di caricamento può essere raggiunto a 2,6 metri (massimo) e l'altezza di caricamento può essere raggiunta a 3,7 metri (massimo).
2. Caratteristica principale
(1) 100% idrogeno o sistema dell'idrogeno o dell'azoto di 75%
(2) alto riscaldamento di flusso di convezione
(3) proprietà meccaniche coerenti sul materiale di ricottura
(4) programma di controllo ottimizzato
(5) minimizza il costo di produzione
(6) alta produttività
(7) progettazione su misura per acciaio, il bottaio, l'alluminio e la lega; striscia, cavo e tubo.
3. Componenti principali:
(1). Copertura di riscaldamento
(2). Copertura di raffreddamento
(3). Base di Furnae
(4). Copertura interna
(5). Sistema elettrico
4. Parametri principali della fornace:
Per acciaio:
NO | OGGETTO | PARAMETRO | OSSERVAZIONE |
1 | Diametro di caricamento | 1500mm | |
2 | Altezza di caricamento | 2600mm | |
3 | Diametro della copertura interna | 1700mm | |
4 | Peso di carico della bobina | 25Tons | 5 bobine |
5 | La capacità di carico bassa | 35 tonnellate | Con il fattore di sicurezza |
6 | Temperatura massima di ricottura | 750℃ | 300~750℃ regolabile |
7 | Temperatura massima della copertura del riscaldamento | 850℃ | Può essere messo |
8 | Potere calorifico | 450kw+10% | |
9 | Tempo aumentante di temperatura | 2.5h | |
10 | Velocità di aumentare di temperatura | ≈120℃/h | Quando la temperatura è nell'ambito di ℃ 500 |
111 | Accuratezza di temperatura della fornace | ≤±5℃ | |
12 | Temperatura della parete esterna della fornace | ≤40℃ | Comprenda la temperatura circostante |
13 | Potere del fan del riscaldamento | 45/11 di chilowatt | Doppia velocità 4P/8P |
14 | Diametro della pala del ventilatore | 900mm | |
15 | Aria dell'input | 36000m3 /h | Sotto 75% della H2 |
16 | Pressione d'aria | 1400pa | |
17 | Motore di ventola di raffreddamento | 1.5kw×2 | |
18 | Diametro della pala di ventola di raffreddamento | 550mm | |
19 | Aria di raffreddamento | 6000m3 /h ×2 | |
20 | Ultimo vuoto | 1×103pa | |
21 | Pressione di esercizio nella fornace | 5KPa | |
22 | Vuoto a pompa | pompa girante della lama 2X-70 | |
23 | Tempo di vuoto | ≈20-25min | |
24 | Caricamento dell'ascensore della gru | ≥10T | |
25 | Altezza di elevazione | >9.8m | Comprenda la distanza di sicurezza |
26 | Rumore | ≤85db |
|
5. Descrizione della linea di produzione:
(1) copertura di riscaldamento:
La copertura del riscaldamento è fatta dal piatto di Q235A ed il profilo dell'acciaio, unità di δ=5mm.Heating è striscia Ni80Cr20. La temperatura della parete esterna in non più di 35℃.
(2) copertura interna:
Composto da alta qualità SUS321 (1Cr18Ni9T) .cover δ=6mm
(3) base della fornace:
Il peso di caricamento della base della fornace è 35T, il peso della bobina di caricamento è 24T, il piatto di guida e la lama guidante è fatto da acciaio inossidabile 321.There è una gomma del silicio di 40mm fra la base e la copertura interna per assicurare la tenuta dell'aria.
