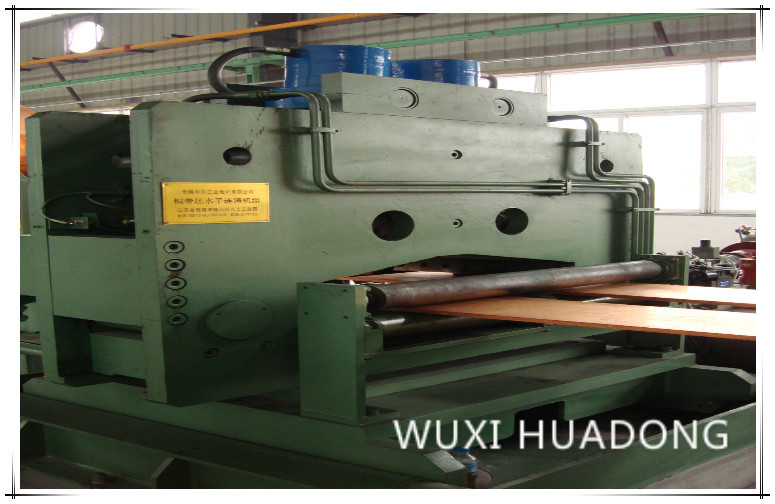

Filo continuo due della lastra della macchina di colata della striscia del piatto di rame della lega
1SET
MOQ
negotiation
prezzo
Alloy Copper Plate Strip Casting Machine Slab Continuous Two Strand
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Jingjie
Numero di modello: BSC
Evidenziare:

macchina per colata continua del tubo di rame della muffa

,

Macchina per colata continua

Termini di pagamento e spedizione
Imballaggi particolari: Imballato in cassa di legno per imballaggio esterno
Tempi di consegna: 30 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento: T / T o L / C
Capacità di alimentazione: 10Sets al mese
Specificazioni
Materiale prodotto: Rame della lega (ottone, bronzo, cupronichel)
Prodotto: Nastro e piatto
nome: macchina per colata continua della billetta
Tipo: Orizzontale
Larghezza della billetta: 380mm-500mm
Diametro interno della bobina: minimo: Φ 600 - 800mm
Descrizione di prodotto



Filo continuo due della lastra della macchina di colata della striscia del piatto di rame della lega



Ⅰ .SPECIFICATIONS
1. Tipi di specifiche della colata
* varietà di produzione: la billetta bassa di rame della lega (cupronichel) si arrotola

2. specificazione della bobina del prodotto finito

  2,1 numero delle billette: 2 strisce

  2,2 larghezza della billetta: 380mm-500mm

  2,3 spessore della billetta: 16 - 20mm

  2,4 diametro interno della bobina: minimo Φ 600 - 800mm

  2,5 diametro esterno della bobina: massimo Φ1800mm

  2,6 peso massimo della bobina: massimo: 6000kg



3. Valore di garanzia della differenza di spessore della billetta

  3,1 differenza trasversale di spessore della billetta: <0.75mm-0.3 (dopo modifica della muffa)

  3,2 differenza longitudinale di spessore della billetta: <0>

  3,3 consumo di energia medio per la fusione dalla fornace di fusione: 250-380kwh/t

  3,4 consumo di energia medio per conservazione di temperatura tenendo fornace: 50-80kwh/t

  3,5 forza di spinta e di disegno massima: 50KN

  3,6 gamma di velocità di spinta e di disegno: sec 1.5-70mm/

  3,7 velocità massima media della colata: min 300mm/

  3,8 forza di taglio massima di taglio idraulico: 600KN

  3,9 velocità d'avvolgimento della bobinatrice: 750mm/min



. ELENCO DEI PEZZI DI RAME DI PROCESSO DELLA MACCHINA PER COLATA CONTINUA

No. Nome dell'attrezzatura Unità QTY
1 Linea fornace di fusione di induzione di frequenza (scanalatura di fusione compresa ed allineare materiale da costruzione) insieme 1
2 Nucleo di ferro, rivestimento di acqua e bobina della fornace di fusione insieme 1
3 Pozzetto di colata insieme 1
4 Linea fornace della tenuta di induzione di frequenza (scanalatura di fusione compresa ed allineare materiale da costruzione) insieme 1
5 Nucleo di ferro, rivestimento di acqua e bobina della fornace della tenuta insieme 1
6 muffa per allineare costruzione insieme 1
7 cristallizzatore insieme 2
8 muffa della grafite insieme 1
9 Muffa d'acciaio di sigillatura del cristallizzatore insieme 1
10 Falsa bramma (fatta di acciaio inossidabile) insieme 1
11 Piatto fittizio insieme 1
12 Dispositivo di distribuzione dell'acqua di raffreddamento per il cristallizzatore insieme 1
13 Dispositivo di raffreddamento secondario insieme 1
14 Macchina di ritiro insieme 1
15 Macchina di taglio di seguito idraulico insieme 1
16 Bobinatrice di Coreless insieme 2
17 Cavo raffreddato ad acqua per la fornace di fusione insieme 1
18 Circuito idraulico Insieme completo 1
19 Sistema di controllo elettrico Insieme completo 1
20 Trasformatore di regolamento (a vuoto, fatto un passo) per la fornace di fusione insieme 1
21 Trasformatore di regolamento (a vuoto, fatto un passo) per la tenuta della fornace insieme 1
22 Dispositivo di protezione del gas insieme 1
23 Termometro di temperatura in superficie insieme 1
24 Utensili speciali per l'unità a macchina



PARAMETRI TECNICI DEL .MAJOR DI ATTREZZATURA

1 Fornace di fusione:
1,1 Capacità totale della fornace 5.0T
1,2 Efficace capacità della fornace 2.5T
1,3 Tensione della fornace 380V
1,4 Potenza del forno 600KW
1,5 Tasso di fusione 2t/h
1,6 Fattore di potenza dopo compensazione: 0.95-1.0
1,7 Numero delle fasi e del modo di collegamento di induttore:

Collegamento in serie monofase



1,8 Capacità stimata del trasformatore:

900KVA autotrasformatore raffreddato ad acqua (ricevuto-line 380V, trifase,





1,9 modo di raffreddamento della bobina: Raffreddamento ad acqua
1,10 Consumo dell'acqua di raffreddamento: 5m3/h
1,11 Temperatura massima della fornace: 1500℃
2 Sezione della fornace della tenuta





2,1 Efficace capacità della fornace: 4.0T
2,2 Efficace capacità della colata: Meno dB di 85
2,3 Tensione nominale: 380V
2,4 Potere stimato: 250KW
2,5 Capacità stimata del trasformatore:

autotrasformatore raffreddato ad acqua 400KVA

(ricevuto-line 380V, trifase,

tensione-regolamento fatto un passo a vuoto).

2,6 Fattore di potenza dopo compensazione: 0.95-1.0
2,7 Precisione del controllo della temperatura: ±8℃
2,8 Temperatura massima della fornace: 1300℃
2,9 Modo di raffreddamento della bobina:

Raffreddamento ad acqua



3 Muffa
3,1 larghezza 380- 500mm
3,2 spessore 16-20mm.
3,3 Materiale acciaio inossidabile 1Cr18Ni9Ti, allineato con il cespuglio di rame (fatto del rame del T2)
4 Dispositivo di raffreddamento secondario
4,1 Consumo di acqua: ³ /h di 3m
4,2 Pressione di acqua: 0.2-0.3Mpa
5 Macchina di ritiro
5,1 Forza di spinta e di disegno di massimo: 50KN
5,2 Velocità: Velocità:
5,3 Gamma minima del colpo:

0.1mm



5,4 Più breve tempo di latenza 0.01S
5,5 Servomotore di CA: Motore di Siemens (11KW)
5,6 Velocità di rotazione stimata del motore: 3000r/min
5,7 Coppia di torsione statica: △Tw= 60K Mo (a 60) 70N-M
6

macchina di taglio superiore idraulica della Doppio billetta:



6,1 Forza di taglio: 600KN
6,2 spessore di taglio: 20mm
6,3 Larghezza di taglio: 500mm
6,4 Velocità di taglio:

0- 5mm/s



6,5 Colpo di taglio: 80mm
6,6 Colpo massimo di seguito della macchina di taglio: 200mm
7 Unità a macchina della bobinatrice
7,1 Potere: 5.5KW
7,2 Velocità di rotazione: 1420r/min
7,3 Colpo di spostamento della bobinatrice: 800mm
8 Stazione idraulica
8,1

Potere del motore della stazione idraulica per la fornace di fusione e la fornace della tenuta:



2× 7.5KW
8,2 Potere del motore della stazione idraulica per la macchina di ritiro: 2× 7.5KW
8,3 Potere del motore della pompa idraulica per la macchina di taglio superiore:

2× 11KW



8,4 Potere del motore della pompa idraulica per la bobinatrice: 2× 7.5KW





Ⅵ. SERVIZIO DI ASSISTENZA AL CLIENTE
    1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali


Fornace Co., srl della Cina orientale di Wuxi

Complesso industriale di No.3 Bashi Furong, distretto di Xishan, città di Wuxi, provincia di Jiangsu, Cina
Persona di contatto: Joey.Wong
Telefono: +86 510 83788308
Fax: +86 510 83786308
Calca: +86 139 2112 5611
Wechat: 86 139 2112 5611

Whatsapp: 86 139 2112 5611

joey@wxhddl.cn
