macchina per colata continua ascendente d'ottone di Rod del filo di rame di 8mm 14mm 20mm 30mm

Applicazione

Questo sistema ascendente della colata continua è usato per produrre la barretta di rame senza ossigeno luminosa e lunga. Il sistema è capace della produzione direttamente dal rame del catodo alla barretta di rame senza ossigeno luminosa e lunga, al tubo di rame, alla barra di rame piana ed all'altro prodotto di rame a forma di speciale.
Rispetto alla barretta del rame del nero prodotta da mangler tradizionale dal lingotto di rame, la barretta prodotta da questa nuova tecnologia ascendente della colata continua presenta il suo vantaggio di migliore qualità, di costo di produzione basso, dell'investimento basso e di nessun inquinamento nella produzione.

Componenti principali

1)Forno ad induzione

Il forno ad induzione è consiste del corpo della fornace, della struttura della fornace e dell'induttore. L'esterno del corpo della fornace è struttura d'acciaio e l'interno è consiste del mattone refrattario e della sabbia del quarzo. La funzione del telaio della fornace sta sostenendo l'intera fornace. La fornace è fissa sulla base dalla vite del piede. L'induttore si compone della bobina, del rivestimento di acqua, del nucleo di ferro e dell'rame-anello. Ci sono bobine con della camera ad acqua sul lato ad alta tensione. La tensione è regolabile per gradi da 90V a 420V.There è anelli di rame di cortocircuito sul lato a bassa tensione. Dopo la messa a punto un circuito elettrico, può emergere grande flusso corrente nell'anello di rame con l'induzione elettromagnetica. Il grande flusso corrente può fondere l'anello di rame ed il ted di rame elettrolitico nella fornace. Il rivestimento e la bobina di acqua è raffreddato dall'acqua. L'acqua di raffreddamento sta ciclando e fornito dal sistema a acqua di raffreddamento.

2)Macchina per colata continua, rotoli guidanti e dispositivo di limitazione

La macchina per colata continua è la parte principale del sistema. Consiste di disegnare il meccanismo, dopo il meccanismo del livello liquido e del cristallizzatore. Il meccanismo del disegno si compone del servomotore di corrente alternata, due gruppi di rulli del disegno ecc. Può produrre la rotazione di intervallo di tempo 0-1000 al minuto ed elaborare la barretta di rame continua dai rulli del disegno. Il seguente meccanismo della garanzia del livello liquido che il profondo del cristallizzatore che inserisce nel liquido di rame è stalla relativa. Il cristallizzatore può raffreddare il liquido di rame nella barretta di rame tramite lo scambio termico. Ogni cristallizzatore può essere cambiato e controllato da solo.

La struttura dei rulli guida è installata sopra la macchina per colata continua. È consiste della piattaforma, del supporto, della puleggia verticale della guida e del cilindro. Può condurre la barretta di rame all'ogni macchina di vento a doppia testa senza perturbazione.

C'è un dispositivo di controllo della velocità fra la macchina di colata e la macchina della presa per sincronizzare la velocità della colata e la velocità della presa con i variatori di frequenza.

3)Macchina a doppia testa della presa

4)Sistema a acqua di raffreddamento
Il sistema a acqua di raffreddamento è un sistema di riciclaggio. Può fornire l'acqua di raffreddamento 0.2-0.4Mpa per il congelatore, rivestimento di acqua, bobina. È consiste della torre dello stagno di acqua 150M3, della pompa idraulica, del tubo e dell'acqua di raffreddamento. La temperatura dell'acqua fornita al sistema è 20℃-30 e la quantità di scorrimento dell'acqua è 50 M3/H.
Sistema elettrico. Il sistema elettrico è consiste della corrente elettrica e del sistema di controllo. Il rifornimento di sistema elettrico l'energia ad ogni induttore tramite i gabinetti di potere. Il controllo di sistema di controllo la fornace combinata, la macchina della conduttura, il sistema a acqua a doppia testa della macchina di vento e di raffreddamento prendente li l'impegno per lavorare nell'ordine. Il sistema di controllo della fornace combinata è consiste del sistema del forno di fusione e della tenuta del sistema della fornace. Il gabinetto dell'operazione del forno di fusione e tenere il gabinetto di esercizio della fornace sono installati vicino al sistema.

5)Sistema di controllo elettrico
Il sistema di controllo elettrico a macchina principale è consiste di disegnare il motore, il motore dell'elevatore ed il loro sistema di controllo elettrico. Il motore del disegno è sistema di controllo disposto da solo. Ogni macchina di vento a doppia testa è controllata da solo. Un bordo di controllo prendente è riparato nel telaio della macchina di vento a doppia testa. La sua leva di comando è fissa sulla superficie del telaio. Il sistema elettrico dell'acqua di raffreddamento è un gruppo di regolazione appeso sulla sala pompe del muro di acqua. Può controllare due pompe idrauliche.

Diagramma di flusso

Il residuo d'ottone è aderito i forni di fusione tramite il dispositivo di carico (secondo le necessità dell'utente), (se le materie prime non è rame rosso 1#, la nostra società può progettare ed installare il forno a riverbero prima dei forni di fusione per rimuovere l'impurità di rame). Il piatto di rame tramite l'induttore W tipo in liquido, poi scorre uniformemente dal deposito di transizione la fornace della tenuta e poi è nel processo costante di riduzione attraverso la superficie coperta di carbone, finalmente è cristallizzato rapidamente alla barretta del rame della colata dal crystallizerof la pianta del materiale di sterro tramite il processo di rame ascendente della barretta allo stesso tempo, colata che la barretta di rame verso l'alto casted intermittentemente tramite il rullo della trazione due. La barretta del rame della colata tramite la macchina di trasporto e il wheelframe, la velocità che regola ingranaggio, poi alla bobinatrice automatica per avvolgere barretta di rame.

OGGETTO DI PAGAMENTO

Termine di pagamento: 30%T/T in anticipo, 70%T/T prima della consegna.

SUPPORTO DELL'INSTALLAZIONE

Il venditore invierà 2-3 tecnici di assistenza alla fabbrica del compratore per sorvegliare l'installazione a macchina; il compratore dovrebbe pagare USD100/day/person il loro stipendio. Il compratore sarà responsabile delle spese e della sistemazione di viaggio.

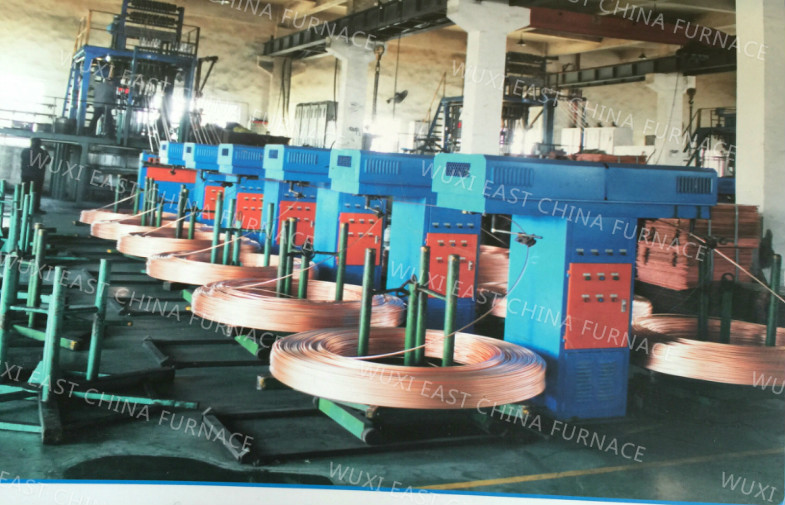

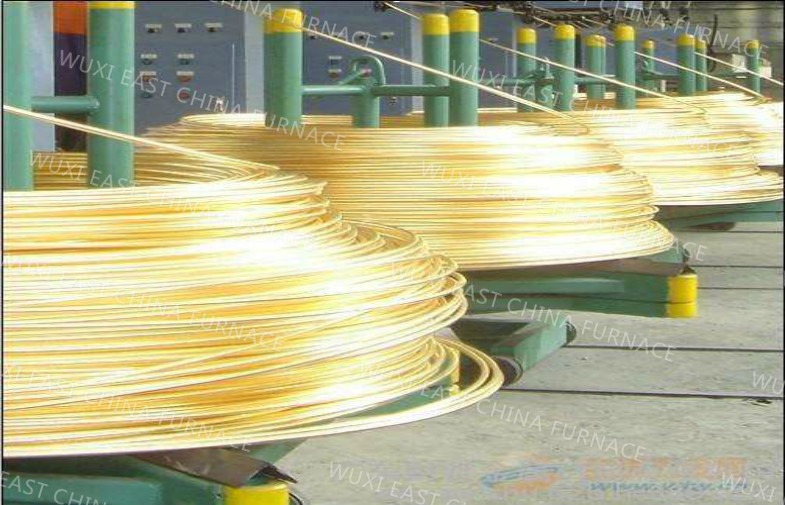

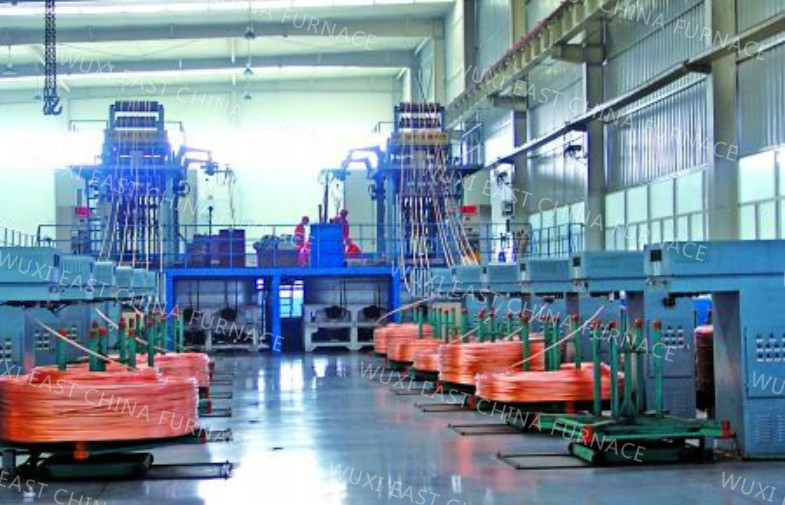

IMMAGINI DEL PRODOTTO
