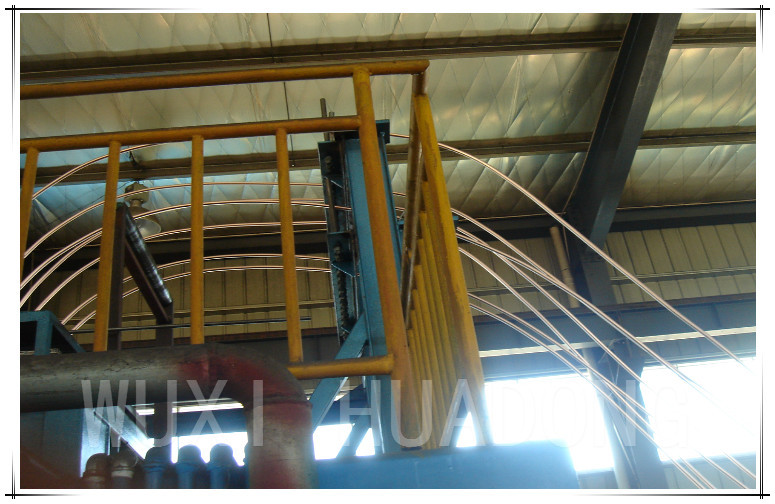

Servomotore continuo di rame senza ossigeno 1.3kw della macchina di colata di Rod
Una LINEA di PRODUZIONE DI RAME SENZA OSSIGENO della COLATA CONTINUA della BARRETTA Φ8mm
COMPOSIZIONE DI ATTREZZATURA
Singola fornace, macchina per colata continua, struttura della ruota di cooperativa, struttura del cavo, macchina della doppia barra, sistema di raffreddamento ad acqua, sistema di misura di temperatura e sistema di controllo d'avvolgimento.
PARAMETRI TECNICI PRINCIPALI DELL'ATTREZZATURA
1, c'è un forno ad induzione di frequenza del centro
(1) produzione della barretta del rame del T2 (rame elettrolitico della materia prima, cavo luminoso)
(2) struttura di corpo della fornace
(3) potere 45KW del forno elettrico
(4) tensione 380V del forno elettrico
(5) la frequenza del forno elettrico 50HZ
(6) il tasso di fusione di di meno che 150kg
(7) capacità 500kg del forno elettrico
2, macchina per colata continua
(1) il numero della barretta fusa 2
(2) ha fuso la specificazione 8mm del diametro di barretta; numero capo 2
(3) azionamento di CA dell'azionamento servo
(4) potere 1.3KW del servomotore
(5) l'accuratezza di inseguimento del livello liquido è + 2mm
3, macchina d'avvolgimento della doppia barra
(1) barretta automatica della presa
(2) chiudere la linea in un cerchio intorno al peso di 300kg
NORME TECNICHE DEL PRODOTTO
1, densità: fand 8.9kg/dm
CONSEGNA DEI DOCUMENTI E DEI DISEGNI TECNICI
il venditore 1.The fornirà i seguenti documenti ed i disegni entro i 15 giorni dopo che il contratto è firmato ed efficace.
a. piano di disposizione di attrezzatura
b. Lo stato di base di attrezzatura e di ingegneria civile
c. acqua e disposizione di elettricità
d. La piattaforma di operazione.
2. Il venditore fornirà i seguenti documenti ed i disegni quando l'attrezzatura è consegnata.
a. elabori il documento e la specificazione dell'operazione della macchina per colata continua
b. I disegni dei materiali di consumo e delle attrezzature generali.
c. tavola del dettaglio delle parti d'uso dell'attrezzatura
d. Il diagramma ed il diagramma sistema elettrici di principio.
e. L'installazione della lista materiale del cavo elettrico.
LA PORTATA DEL VENDITORE DI RESPONSABILITÀ
1. Il venditore sarà responsabile dell'installazione e dell'incarico dell'attrezzatura del contratto e della consegna delle disposizioni pertinenti dell'annesso.
2, secondo i requisiti di contratto presentare i documenti tecnici pertinenti.
3. responsabile dell'installazione, dell'incarico e della formazione dell'attrezzatura del contratto.
4, fornito di utensili speciali per l'uso dell'installazione.
5, servizi tecnici: servizio di assistenza al cliente garantito per un anno, tutta la vita manutenzione (eccetto la bobina, il rivestimento di acqua, la fossa di fusione).
6, continuano il supporto tecnico: aggiornamenti ed aiuto dell'attrezzatura per sviluppare la fornace, ecc…
7, tempo di reazione di servizio: il compratore informato entro 48 ore.
8, responsabile di accettazione dell'attrezzatura e della manipolazione tempestiva delle procedure pertinenti di trasferimento.
LA PORTATA DEL COMPRATORE DI RESPONSABILITÀ
1, officina di produzione: la portata, lunghezza, altezza dell'installazione di attrezzatura di sollevamento della gru, tutta aderirà ai requisiti.
2, acqua di raffreddamento di circolazione.
3, alimentazione elettrica.
4, aria appiattita.
5, prova per produzione delle materie prime ed aiutante (carbone, fiocco ecc. della grafite)
6, il venditore sono responsabili della misura di attrezzatura nel processo di installazione del personale e del bordo.
CONFIGURAZIONE DI ATTREZZATURA E GAMMA PRINCIPALI DEL RIFORNIMENTO
Nome di dispositivo | Quantità | Osservazione | ||
1 | Forno ad induzione di frequenza industriale con il centro (45KW) | Una fornace di due corpi | 1 insieme | Corpo della fornace, bracke del corpo della fornace |
Sensore | 1 insieme | Nucleo di ferro, bobina, rivestimento di acqua, canale 1 | ||
Copertura della fornace | 1 insieme | |||
Materiale da costruzione del forno | 1 insieme |
Sabbia del quarzo, materiale isolante, mattone refrattario |
||
2 | Controllo elettrico della fornace | Controllo elettrico della fornace | 1 insieme | Un gabinetto elettrico, un gabinetto di controllo |
Rilevazione di temperatura della fornace | 1 insieme | Armadietto di esposizione con la temperatura | ||
3 | Sistema di misura di temperatura | Dispositivo di diversione della presa di acqua | 1 insieme | Valvola, manometro, ecc |
Temperatura della muffa che individua assemblea | 1 insieme | |||
Totale di temperatura dell'acqua | 1 insieme | |||
4 | Macchina per colata continua | Struttura superiore della macchina per colata continua del cavo | 1 insieme | |
Servomotore di CA e riduttore di velocità | 1 insieme | |||
Ruota della guida | insieme 2 | |||
Sistema di azionamento di Ttraction | 1 insieme | |||
Dispositivo d'attaccatura della muffa | 1 insieme | |||
Dispositivo di circolazione di raffreddamento ad acqua per la muffa | 1 insieme | |||
5 | Gabinetto di controllo elettrico | Azionamento | 1 insieme | |
Interfaccia uomo-macchina | 1 insieme | |||
Regolatore dello SpA | 1 insieme | |||
Sistema di sollevamento | 1 insieme | |||
Sistema di tracciamento del livello liquido | 1 insieme | |||
6 |
Assemblea della muffa |
Muffa di rame della barretta | insieme 2 | |
Connettore rapido | insieme 4 | |||
Manica di protezione | insieme 10 | Muffa contenente della grafite dieci | ||
7 | Macchina d'avvolgimento della doppia barra | Cabina di funivia | 1 insieme | |
Vassoio di ricezione | insieme 2 |
MARCHE SOSTENENTI PRINCIPALI E PRODUTTORI DEL DISPOSITIVO
Nome di dispositivo | Marche e produttori | |
1 | Servomotore di CA | Il Giappone Yaskawa |
2 | Riduttore di alta precisione | INGENUO |
3 | Servo driver | Il Giappone Yaskawa |
4 | Regolatore dello SpA | Il Giappone Yaskawa |
5 | Interfaccia uomo-macchina | WEINVIEW |
6 | Dispositivo originale elettrico | Schneider |
7 | Motore e riduttore di velocità fornito di bobinatrice del cavo | Trasmissione Co. di Shanghai Saini |
8 | Termocoppia | Shanghai Bao Lian |
9 | Materiale da costruzione del forno | HenanGongyi |
10 | Modello della grafite | Shandong Laixi De River |
DATA DELLA CONSEGNA
Per essere consegnato nei 75 giorni dopo il contratto entra in vigore.
SERVIZIO DI ASSISTENZA AL CLIENTE
1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;
2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;
Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;
Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.
Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;
Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.
Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.
3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
