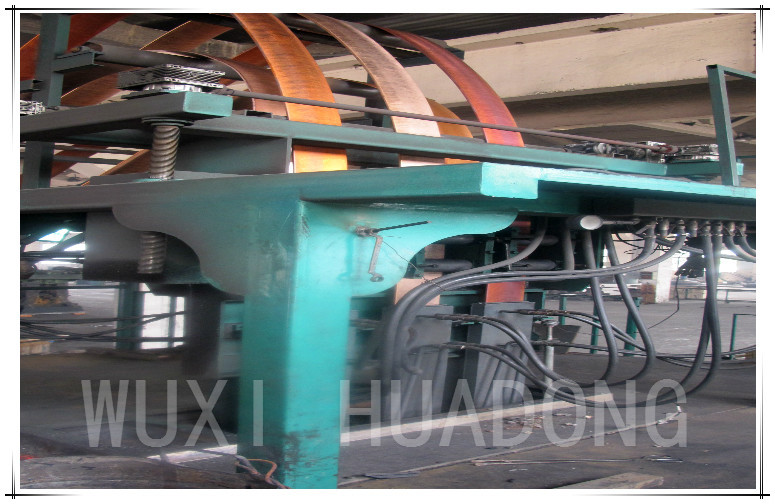

Macchina per colata continua ascendente elettrica, macchina di colata della striscia del rame 210KW


Parametri tecnici della linea di produzione

1, linea di produzione processo
Alimentazione, fondere, elettricità statica, isolamento termico, cristallizzazione, trazione, battitura, sawing e taglio

2, linea di produzione attrezzatura
Forno ad induzione svuotato frequenza unito due 1set

muffa 2set del piombo del rame della lega

macchina alta 1set del cavo del servo azionamento di quattro colonne

Bobinatrice con gli insiemi di una bobina 2 del centro

3, parametri tecnici principali della linea di produzione attrezzatura
3,1 forno ad induzione collegato due del centro di frequenza
Il forno elettrico: fusione di 120KW holding+ 210KW
3.1.1 parametri tecnici principali del dipartimento di fusione
(1) potere stimato: 210KW;
(2) tensione nominale: 380V;
(3) frequenza: 50HZ;
(4) tasso di fusione: 750kg/h (+ +);
(5) capacità stimata: 2.5t;
(6) consumo di energia: di meno che 280kwh/t;
(7) fattore di potenza: 0.95-1 (dopo compensazione);
(8) la temperatura massima della fornace: 1350.
3.1.2 parametri tecnici principali del servizio della tenuta
(1) potere stimato: 120KW;
(2) tensione nominale: 380V;
(3) frequenza: 50HZ;
(4) capacità stimata: 3.5t;
(5) fattore di potenza: 0.95-1 (dopo compensazione);
(6) la temperatura massima della fornace: 1350.
muffa del piombo della lega di rame 3,2
Specificazione della colata del cavo: largamente 450mm * spessori 14mm * 2
un servo azionamento di 3,3 quattro colonne su lavora
(1) potere del servomotore: 4.4KW;
(2) velocità della colata del cavo: 50-150mm/min
(3) metodo della colata del cavo: Cavo - fermata - cavo - fermata - ritiro - fermata - conduca due generi di parametri trattati online regolabili;
(4) prodotto: più di 10t;
3,4 bobinatrice con una bobina del centro
(1) lo spessore del materiale del rotolo: 15mm massimo;
(2) larghezza del rotolo: 450mm;
(3) diametro del ricciolo: un diametro di 500mm;
(4) peso del ricciolo: 8t massimo;
(5): Massimo con il diametro del ricciolo di 2100mm;
(6) potere del motore: 3kw;
(7) rapporto del riduttore di velocità: 1003.

4, composizione principale della linea di produzione attrezzatura
 4,1 forno ad induzione svuotato frequenza unito due
    Il forno elettrico pricipalmente è composto di copertura della fornace, di coperture della fornace, di corpo di induzione, di supporto, di sistema di controllo elettrico, di sistema di misurazione della temperatura e di sistema di raffreddamento dell'attrezzatura.
    Le coperture della fornace ed il sostegno inferiore del corpo superiore della fornace sono saldati con il piatto d'acciaio Q235 ed il piatto d'acciaio e la parte inferiore del corpo di induzione di fusione e del corpo di induzione dell'isolamento termico è collegata con il corpo superiore della fornace attraverso una flangia. La scanalatura di fusione è fatta della colata di rame rossa; il centro con le laminazioni d'acciaio del silicio del Giappone Z10 caricate in; arrotoli con di vetro la bobina di rame rettangolare avvolta doppio nastro e, buon isolamento, il forte effetto di raffreddamento; il rivestimento di raffreddamento ad acqua è fatto di spessore 3mm, del piatto 1Cr18ni9Ti dell'acciaio inossidabile ha ad alta resistenza, effetto magnetico di vibrazione buon. La camera della fornace è divisa in tre cavità, la camera di fusione, l'eccessiva cavità intermedia, la cavità dell'isolamento termico. Camera di fusione della funzione materiale; l'eccessiva cavità è pricipalmente l'acqua di rame statica, riducente l'effetto materiale di fluttuazione della temperatura della fornace di fusione della temperatura della fornace sull'isolamento termico, la cavità di conservazione del calore è pricipalmente di dare la barra della trazione fornisce il rame fuso stabile e la temperatura stabile.
     Due frequenze unite hanno svuotato il sistema di controllo del forno ad induzione, fondentesi ed il dipartimento dell'isolamento è trasformatore di regolamento utilizzato di tensione dell'accoppiamento di auto di punto per regolare la pressione, profilo regolabile di pressione di 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, 90V la tensione (linea). Fondendosi, il controllo della temperatura della fornace dell'isolamento termico è fornito di commutatore manuale ed automatico di conversione, quando il commutatore è nel regolamento manuale e artificiale della manopola di tensione per il regolamento della tensione in uscita di un trasformatore, in modo da controllare l'output di forza motrice del forno elettrico; quando il commutatore è sistemato nel sistema di controllo automatico dal regolatore di temperatura intelligente artificiale per regolare la tensione in uscita della pressione del trasformatore. Un sistema del controllo automatico della temperatura è sistemato nella parte adiatermica del divisorio di fusione. La termocoppia è un orizzontale che inserisce il tipo e la parte adiatermica è un tipo d'inserimento.
muffa del piombo della lega di rame 4,2
    La muffa è fatta di una che si raffreddano e di due che si raffreddano. Il rivestimento di raffreddamento è fatto dell'acciaio termoresistente e le altre parti sono fatte della lamiera di acciaio laminata a freddo. Con le scanalature dell'acqua nella muffa sull'acqua di raffreddamento nel flusso direzionale della muffa, in modo da assicurare l'uniformità di raffreddamento.
    Il sistema di distribuzione dell'acqua di raffreddamento è progettato specialmente per il raffreddamento della muffa. Il sistema è fornito di un misuratore di portata della presa di acqua e di un termometro dello sbocco dell'acqua, che è conveniente affinchè l'utente controlli e da regolare il sistema a acqua. Per assicurare la stabilità del rifornimento idrico del cristallizzatore, l'aggiunta di un sistema del controllo della temperatura dell'acqua del cristallizzatore è composta di valvola di regolazione elettrica intelligente del condensatore del piatto, un regolatore di temperatura, quando c'è un cambiamento nella temperatura dell'acqua della muffa, trasferimento del segnale del mutamento di temperatura nella valvola di regolazione elettrica intelligente, il sistema invia il segnale alla valvola di regolazione elettrica intelligente, la valvola di regolazione elettrica intelligente secondo il segnale dato, controllo automatico la dimensione dello scorrimento dell'acqua, dell'intensità di raffreddamento del condensatore del piatto di adeguamento automatico, in modo da assicurare la stabilità della temperatura dell'acqua della muffa.
 4,3 macchina alta del cavo del servo azionamento di quattro colonne
    La macchina della guida superiore è composta di quattro poste dritte, una barretta commovente superiore e più bassa della vite, una servo parte di potere, una parte del trasporto di energia, una parte premente del rullo della trazione e un sistema di esercizio trattato.
    Un sostegno di quattro poste è composto di saldatura quadrata vuota del tubo, su e giù la parte muoventesi della vergella è fatta attraverso il motore, ingranaggio a vite ed il riduttore dell'ingranaggio a vite, la catena e la vergella è composto di sistema del trasporto di energia.
    Quando il cambiamento del livello dell'acqua del rame della fornace della tenuta, tramite il sistema di rilevamento di inseguimento di rame del livello dell'acqua, trasmette il segnale al sistema di controllo automatico di trasporti le istruzioni al motore, motore secondo le istruzioni sul cellulare ed il livello dell'acqua di rame cambia inoltre i passaggi tramite il sistema di tracciamento del livello liquido trasmetterà il segnale al sistema di allarme d'alimentazione, allarmi dell'allarme, suggerenti quell'alimentazione dell'operatore.
    La trazione della macchina della trazione è composta di servomotore, di riduttore di velocità, di sistema dell'ingranaggio, di albero di trasmissione, di rullo della trazione e di rullo premente.
Il sistema di esercizio trattato pricipalmente consiste di anti-interferenza della piattaforma di funzionamento, il servo sistema, 10,5 pollici di interfaccia uomo-macchina di colore, contattore e un bottone, controllato dallo SpA e dall'interfaccia uomo-macchina, l'interfaccia può visualizzare la velocità,

4,4 bobinatrice con una bobina del centro
    Composto di telaio, di sistema del trasporto di energia e di cavo raccoglienti piatto. La pagina è saldata dal segnale d'acciaio e l'azionamento consiste di un motore, un riduttore di velocità, una composizione nell'albero di trasmissione; velocità dal modulatore di frequenza per il cambiamento di frequenza del motore a velocità del motore di controllo.
    Il disco della presa comprende un meccanismo del corpo e del gonfiamento del disco. Quando la striscia un rotolo, dal meccanismo di espansione della contrazione spoglierà fuori.

5. portata della linea di produzione rifornimento

6, linea di produzione di informazioni tecniche da fornire
(1) la linea di produzione delle circostanze civili;
(2) diagramma di controllo elettrico;
(3) disegno di pezzi di ricambio;
(4) manuale di istruzioni;
