macchina per colata continua del rame del forno elettrico 45KW, macchina ascendente di CCM
1SET
MOQ
negotiation
prezzo
45KW Electric Furnace Copper Continuous Casting Machine , Upward CCM Machine
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: Jingjie
Numero di modello: GVT
Evidenziare:

macchina per colata continua del tubo di rame della muffa

,

Macchina per colata continua

Termini di pagamento e spedizione
Imballaggi particolari: Imballato in cassa di legno per imballaggio esterno
Tempi di consegna: 30 giorni lavorativi dopo hanno ricevuto il vostro pagamento
Termini di pagamento: T / T o L / C
Capacità di alimentazione: 10Sets al mese
Specificazioni
Nome del prodotto: Macchina ascendente di CCM
Prodotto: Barretta-cavo
Diametri del prodotto: Φ8mm
Tipo: Verso l'alto
Lunghezza: Su misura
filo: Due
Descrizione di prodotto

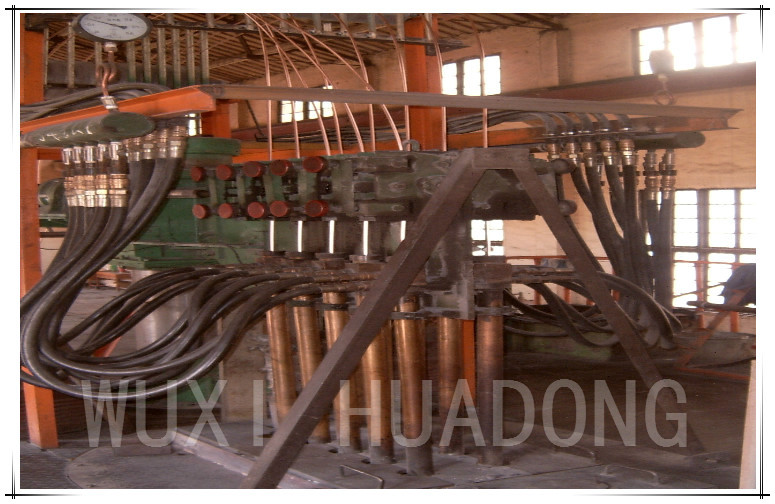

macchina per colata continua del rame del forno elettrico 45KW, macchina ascendente di CCM




Una LINEA di PRODUZIONE DI RAME SENZA OSSIGENO della COLATA CONTINUA della BARRETTA Φ8mm


COMPOSIZIONE DI ATTREZZATURA
Singola fornace, macchina per colata continua, struttura della ruota di cooperativa, struttura del cavo, macchina della doppia barra, sistema di raffreddamento ad acqua, sistema di misura di temperatura e sistema di controllo d'avvolgimento.


 PARAMETRI TECNICI PRINCIPALI DELL'ATTREZZATURA
1, c'è un forno ad induzione di frequenza del centro
(1) produzione della barretta del rame del T2 (rame elettrolitico della materia prima, cavo luminoso)
(2) struttura di corpo della fornace
(3) potere 45KW del forno elettrico
(4) tensione 380V del forno elettrico
(5) la frequenza del forno elettrico 50HZ
(6) il tasso di fusione di di meno che 150kg
(7) capacità 500kg del forno elettrico
2, macchina per colata continua
(1) il numero della barretta fusa 2
(2) ha fuso la specificazione 8mm del diametro di barretta; numero capo 2
(3) azionamento di CA dell'azionamento servo
(4) potere 1.3KW del servomotore
(5) l'accuratezza di inseguimento del livello liquido è + 2mm
3, macchina d'avvolgimento della doppia barra
(1) barretta automatica della presa
(2) chiudere la linea in un cerchio intorno al peso di 300kg


NORME TECNICHE DEL PRODOTTO
1, densità: fand 8.9kg/dm


CONSEGNA DEI DOCUMENTI E DEI DISEGNI TECNICI
il venditore 1.The fornirà i seguenti documenti ed i disegni entro i 15 giorni dopo che il contratto è firmato ed efficace.
a. piano di disposizione di attrezzatura
b.   Lo stato di base di attrezzatura e di ingegneria civile
c. acqua e disposizione di elettricità
d.    La piattaforma di operazione.
2. Il venditore fornirà i seguenti documenti ed i disegni quando l'attrezzatura è consegnata.
a. elabori il documento e la specificazione dell'operazione della macchina per colata continua
b.    I disegni dei materiali di consumo e delle attrezzature generali.
c. tavola del dettaglio delle parti d'uso dell'attrezzatura
d.    Il diagramma ed il diagramma sistema elettrici di principio.
e.    L'installazione della lista materiale del cavo elettrico.


CONFIGURAZIONE DI ATTREZZATURA E GAMMA PRINCIPALI DEL RIFORNIMENTO


  Nome di dispositivo Quantità Osservazione
1 Forno ad induzione di frequenza industriale con il centro (45KW) Una fornace di due corpi 1 insieme Corpo della fornace, bracke del corpo della fornace
Sensore 1 insieme Nucleo di ferro, bobina, rivestimento di acqua, canale 1
Copertura della fornace 1 insieme
Materiale da costruzione del forno 1 insieme

Sabbia del quarzo, materiale isolante, mattone refrattario

2 Controllo elettrico della fornace Controllo elettrico della fornace 1 insieme Un gabinetto elettrico, un gabinetto di controllo
Rilevazione di temperatura della fornace 1 insieme Armadietto di esposizione con la temperatura
3 Sistema di misura di temperatura Dispositivo di diversione della presa di acqua 1 insieme Valvola, manometro, ecc
Temperatura della muffa che individua assemblea 1 insieme
Totale di temperatura dell'acqua 1 insieme
4 Macchina per colata continua Struttura superiore della macchina per colata continua del cavo 1 insieme
Servomotore di CA e riduttore di velocità 1 insieme
Ruota della guida insieme 2
Sistema di azionamento di Ttraction 1 insieme
Dispositivo d'attaccatura della muffa 1 insieme
Dispositivo di circolazione di raffreddamento ad acqua per la muffa 1 insieme
5 Gabinetto di controllo elettrico Azionamento 1 insieme
Interfaccia uomo-macchina 1 insieme
Regolatore dello SpA 1 insieme
Sistema di sollevamento 1 insieme
Sistema di tracciamento del livello liquido 1 insieme
6

Assemblea della muffa

Muffa di rame della barretta insieme 2
Connettore rapido insieme 4
Manica di protezione insieme 10 Muffa contenente della grafite dieci
7 Macchina d'avvolgimento della doppia barra Cabina di funivia 1 insieme
Vassoio di ricezione insieme 2




 MARCHE SOSTENENTI PRINCIPALI E PRODUTTORI DEL DISPOSITIVO

  Nome di dispositivo Marche e produttori
1 Servomotore di CA Il Giappone Yaskawa
2 Riduttore di alta precisione INGENUO
3 Servo driver Il Giappone Yaskawa
4 Regolatore dello SpA Il Giappone Yaskawa
5 Interfaccia uomo-macchina WEINVIEW
6 Dispositivo originale elettrico Schneider
7 Motore e riduttore di velocità fornito di bobinatrice del cavo Trasmissione Co. di Shanghai Saini
8 Termocoppia Shanghai Bao Lian
9 Materiale da costruzione del forno HenanGongyi
10 Modello della grafite Shandong Laixi De River



 DATA DELLA CONSEGNA
    Per essere consegnato nei 75 giorni dopo il contratto entra in vigore.



LA PORTATA DEL VENDITORE DI RESPONSABILITÀ

1. Il venditore sarà responsabile dell'installazione e dell'incarico dell'attrezzatura del contratto e della consegna delle disposizioni pertinenti dell'annesso.
2, secondo i requisiti di contratto presentare i documenti tecnici pertinenti.
3. responsabile dell'installazione, dell'incarico e della formazione dell'attrezzatura del contratto.
4, fornito di utensili speciali per l'uso dell'installazione.
5, servizi tecnici: servizio di assistenza al cliente garantito per un anno, tutta la vita manutenzione (eccetto la bobina, il rivestimento di acqua, la fossa di fusione).
6, continuano il supporto tecnico: aggiornamenti ed aiuto dell'attrezzatura per sviluppare la fornace, ecc…
7, tempo di reazione di servizio: il compratore informato entro 48 ore.
8, responsabile di accettazione dell'attrezzatura e della manipolazione tempestiva delle procedure pertinenti di trasferimento.


LA PORTATA DEL COMPRATORE DI RESPONSABILITÀ
1, officina di produzione: la portata, lunghezza, altezza dell'installazione di attrezzatura di sollevamento della gru, tutta aderirà ai requisiti.
2, acqua di raffreddamento di circolazione.
3, alimentazione elettrica.
4, aria appiattita.
5, prova per produzione delle materie prime ed aiutante (carbone, fiocco ecc. della grafite)
6, il venditore sono responsabili della misura di attrezzatura nel processo di installazione del personale e del bordo.




  SERVIZIO DI ASSISTENZA AL CLIENTE
    1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;
    2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;
Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;
Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.
Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;
Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.
Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.
    3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
