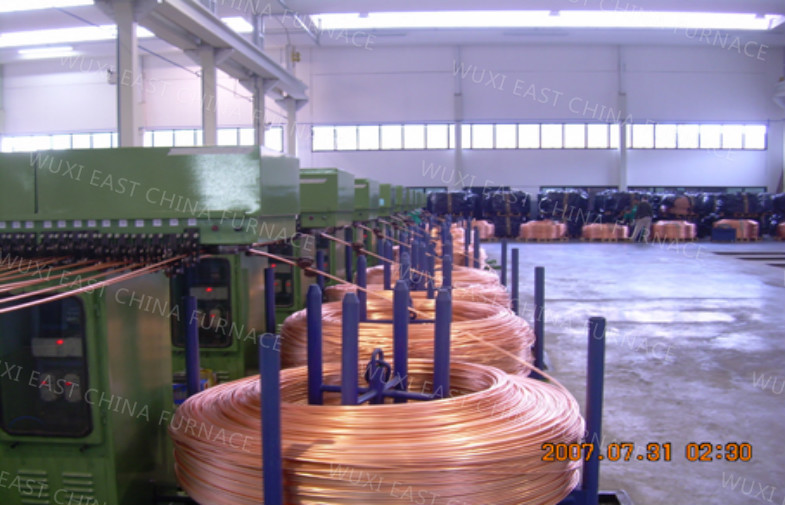

Linea di produzione di rame senza ossigeno trattata della colata continua della barretta Φ8mm 6strands di Upcasting
Composizione nell'attrezzatura
Composizione nell'attrezzatura
Forno di fusione (tipo titing idraulico), tenendo fornace, macchina upcasting, struttura della ruota, macchina d'avvolgimento bipolare di conversione di frequenza, sistema di raffreddamento ad acqua, sistema di misura di temperatura, sistema di controllo elettrico
Parametri tecnici principali di attrezzatura
Forno ad induzione di frequenza del centro
(1)
|
Varietà di produzione |
Barretta di rame del T2 (rame elettrolitico della materia prima, cavo luminoso) |
(2) |
Tipo della fornace:
|
Fornace unita doppio |
(3) |
Struttura della fornace Potere titing idraulico del forno di fusione |
|
(4) | Potere del forno di fusione |
80KW
|
(5) | Potenza del forno della tenuta |
80KW
|
(6) | Controllo della temperatura | intelligente |
(7) | Tensione della fornace | 380V±10 |
(8) | Capacità del trasformatore | 210KVA |
(9) | Frequenza della fornace |
50HZ
|
(10) | Modo di controllo del trasformatore | Controllo del contattore |
(11) | Livello del trasformatore | Level9 |
(12) | Tasso di fusione |
300KG/H
|
(13) |
Capacità del forno di fusione |
2500kg |
(14) |
Spazio di transizione |
500kg |
(15) |
Capacità della fornace della tenuta |
2500kg |
(16) |
Pressione dell'acqua di raffreddamento |
0.2~0.3MPa |
(17) |
Comsumption dell'acqua di raffreddamento |
8m3/h |
(18) |
Acqua di incidente |
5m3/h |
(19) |
Temperatura dell'acqua dell'entrata |
≤35℃ |
(20) |
Temperatura dell'acqua dello sbocco |
≥50~55℃ |
Macchina per colata continua
(1) |
Numero della barretta della colata |
6strands |
(2) |
Specifiche della barretta della colata |
Φ8 |
(3) |
Determinare metodo, controllo dello SpA |
Servo azionamento di CA |
(4) |
Velocità della colata |
0~3000mm/min, Stepless regolabile |
(5) |
Passo fondente |
3.0~5.0mm/pitch |
(6) | Sensibilità livellata | <30 |
(7) | Velocità di sollevamento | 50mm/min |
(8) | Potere del servomotore |
4.4KW
|
(9) | Accuratezza di inseguimento del livello liquido | ±2mm |
Macchina d'avvolgimento bipolare di conversione di frequenza
(1) | Avvolgimento mothed | Automatico, conversione di frequenza |
Velocità d'avvolgimento | 300~2500mm/min | |
Regoli il modo |
Potenziometro |
|
(2) |
Peso d'avvolgimento |
Circa 2~3T |
CONFIGURAZIONE DI ATTREZZATURA E GAMMA PRINCIPALI DEL RIFORNIMENTO
Nome di dispositivo | Quantità | Osservazione | ||
1 | Forno ad induzione di frequenza industriale con il centro (80KW) | Una fornace di due corpi | 1 insieme | Corpo della fornace, bracke del corpo della fornace |
Sensore | 1 insieme | Nucleo di ferro, bobina, rivestimento di acqua, canale 1 | ||
Copertura della fornace | 1 insieme | |||
Materiale da costruzione del forno | 1 insieme | Sabbia del quarzo, materiale isolante, mattone refrattario | ||
2 | Controllo elettrico della fornace | Controllo elettrico della fornace | 1 insieme | Un gabinetto elettrico, un gabinetto di controllo |
Rilevazione di temperatura della fornace | 1 insieme | Armadietto di esposizione con la temperatura | ||
3 | Sistema di misura di temperatura | Dispositivo di diversione della presa di acqua | 1 insieme | Valvola, manometro, ecc |
Temperatura della muffa che individua assemblea | 1 insieme | |||
Totale di temperatura dell'acqua | 1 insieme | |||
4 | Macchina per colata continua | Struttura superiore della macchina per colata continua del cavo | 1 insieme | |
Servomotore di CA e riduttore di velocità | 1 insieme | |||
Ruota della guida | insieme 2 | |||
Sistema di azionamento di Ttraction | 1 insieme | |||
Dispositivo d'attaccatura della muffa | 1 insieme | |||
Dispositivo di circolazione di raffreddamento ad acqua per la muffa | 1 insieme | |||
5 | Gabinetto di controllo elettrico | Azionamento | 1 insieme | |
Interfaccia uomo-macchina | 1 insieme | |||
Regolatore dello SpA | 1 insieme | |||
Sistema di sollevamento | 1 insieme | |||
Sistema di tracciamento del livello liquido | 1 insieme | |||
6 | Assemblea della muffa | Muffa di rame della barretta | insieme 2 | |
Connettore rapido | insieme 4 | |||
Manica di protezione | insieme 10 | Muffa contenente della grafite dieci | ||
7 | Macchina d'avvolgimento della doppia barra | Cabina di funivia | 1 insieme | |
Vassoio di ricezione | insieme 2 |
DATA DELLA CONSEGNA
Per essere consegnato nei 75 giorni dopo il contratto entra in vigore.
