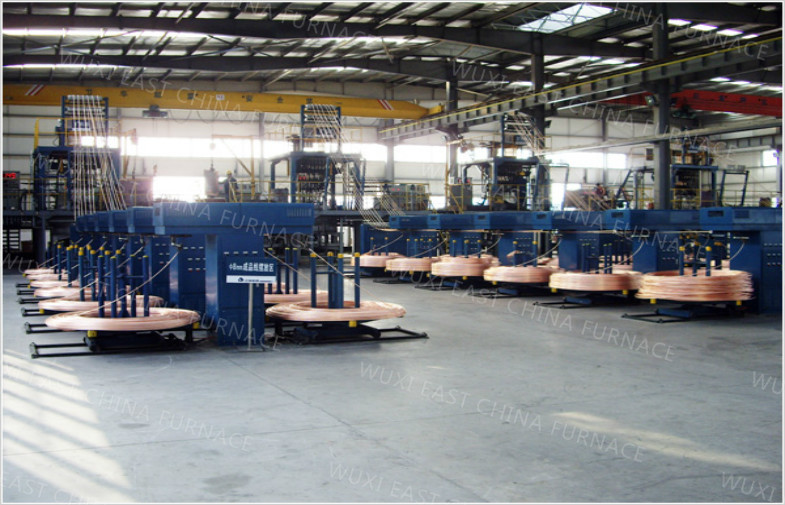

Linea di produzione ascendente di rame senza ossigeno trattata della colata continua della barretta Φ10mm di Upcasting
Composizione nell'attrezzatura
Piatto di rame elettrolitico (rottami di rame del catodo copper/99.9%) -- sistema di carico della fornace del dispositivo (può abbinare) - (forno di fusione -- magazzino di transizione - fornace della tenuta) - modanatura di cristallizzazione della macchina per colata continua) -- dragger - dispositivo di velocità - bobinatrice automatica - per la vendita o in profondità elaborare
Diagramma di flusso

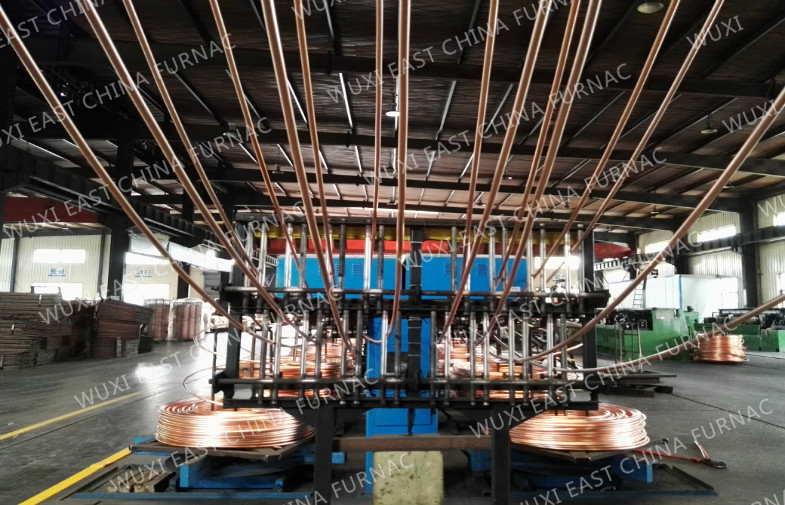

Il piatto di rame elettrolitico (99,9% rottami di rame) è aderito i forni di fusione tramite il dispositivo di carico (secondo le necessità dell'utente), (se le materie prime non è rame rosso 1#, la nostra società può progettare ed installare il forno a riverbero prima dei forni di fusione per rimuovere l'impurità di rame). Il piatto di rame tramite l'induttore W tipo in liquido, poi scorre uniformemente dal deposito di transizione la fornace della tenuta e poi è nel processo costante di riduzione attraverso la superficie coperta di carbone, finalmente è cristallizzato rapidamente alla barretta del rame della colata dal crystallizerof la pianta del materiale di sterro tramite il processo di rame ascendente della barretta allo stesso tempo, colata che la barretta di rame verso l'alto casted intermittentemente tramite il rullo della trazione due. La barretta del rame della colata tramite la macchina di trasporto e il wheelframe, la velocità che regola ingranaggio, poi alla bobinatrice automatica per avvolgere barretta di rame.
CONFIGURAZIONE DI ATTREZZATURA E GAMMA PRINCIPALI DEL RIFORNIMENTO
Nome di dispositivo | Quantità | Osservazione | ||
1 | Forno ad induzione di frequenza industriale con il centro (80KW) | Una fornace di due corpi | 1 insieme | Corpo della fornace, bracke del corpo della fornace |
Sensore | 1 insieme | Nucleo di ferro, bobina, rivestimento di acqua, canale 1 | ||
Copertura della fornace | 1 insieme | |||
Materiale da costruzione del forno | 1 insieme | Sabbia del quarzo, materiale isolante, mattone refrattario | ||
2 | Controllo elettrico della fornace | Controllo elettrico della fornace | 1 insieme | Un gabinetto elettrico, un gabinetto di controllo |
Rilevazione di temperatura della fornace | 1 insieme | Armadietto di esposizione con la temperatura | ||
3 | Sistema di misura di temperatura | Dispositivo di diversione della presa di acqua | 1 insieme | Valvola, manometro, ecc |
Temperatura della muffa che individua assemblea | 1 insieme | |||
Totale di temperatura dell'acqua | 1 insieme | |||

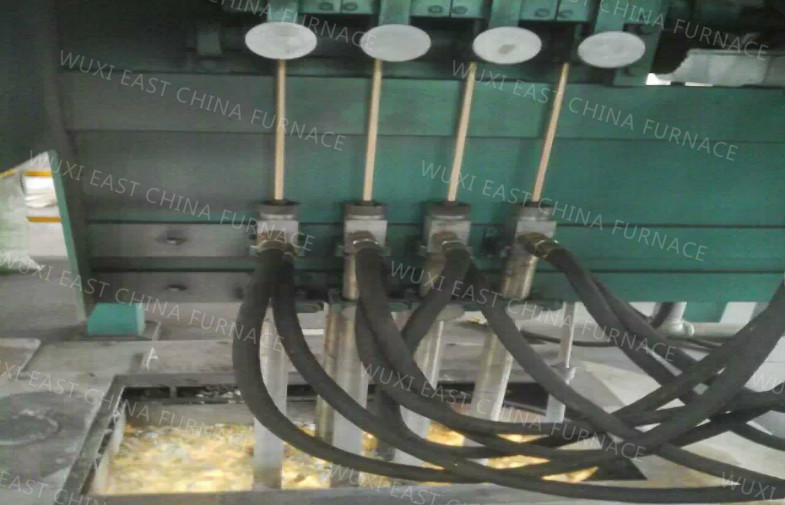

4 | Macchina per colata continua | Struttura superiore della macchina per colata continua del cavo | 1 insieme | |
Servomotore di CA e riduttore di velocità | 1 insieme | |||
Ruota della guida | insieme 2 | |||
Sistema di azionamento di Ttraction | 1 insieme | |||
Dispositivo d'attaccatura della muffa | 1 insieme | |||
Dispositivo di circolazione di raffreddamento ad acqua per la muffa | 1 insieme | |||
5 | Gabinetto di controllo elettrico | Azionamento | 1 insieme | |
Interfaccia uomo-macchina | 1 insieme | |||
Regolatore dello SpA | 1 insieme | |||
Sistema di sollevamento | 1 insieme | |||
Sistema di tracciamento del livello liquido | 1 insieme | |||
6 | Assemblea della muffa | Muffa di rame della barretta | insieme 2 | |
Connettore rapido | insieme 4 | |||
Manica di protezione | insieme 10 | Muffa contenente della grafite dieci | ||
7 | Macchina d'avvolgimento della doppia barra | Cabina di funivia | 1 insieme | |
Vassoio di ricezione | insieme 2 |
DATA DELLA CONSEGNA
Per essere consegnato nei 75 giorni dopo il contratto entra in vigore.
SERVIZIO DI ASSISTENZA AL CLIENTE
1. La parte principale dell'attrezzatura avrà un anno di garanzia libera e le componenti speciali saranno discusse esclusivamente;
2. Durante il periodo di prova-produzione (entro 3 mesi dopo che l'incarico dell'attrezzatura è finito), la nostra società spedirà un tecnico professionista per servizio di seguito;
Durante il periodo della garanzia, se l'errore accade dovuto il problema di qualità, la nostra società spedirà il personale al sito per risolvere il problema entro 72 ore dopo la ricezione dell'avviso;
Dopo il periodo di garanzia dell'attrezzatura è scaduto, la nostra società offrirà le efficaci soluzioni entro 24 ore dopo la ricezione dell'avviso e spedirà il personale per il lavoro di manutenzione se l'utente non riesce a risolvere il problema, facente pagare soltanto le spese di costo.
Per revisione annuale di attrezzatura, la nostra società spedirà il tecnico professionista per unire gli utenti nella formulazione del piano di ritorno, gratis;
Durante il periodo della garanzia, la nostra società può spedire il tecnico professionista al sito per controllare lo stato dell'operazione di attrezzatura e per fornire il servizio di campo.
Dopo il periodo di garanzia di attrezzatura espira, una visita di ritorno può essere fatta sull'invito una volta all'anno mezzo.
3. Se la nostra società ha i punti di miglioramento e dell'innovazione o suggerimenti costruttivi per le simili attrezzature, informeremo l'utente a tempo.
