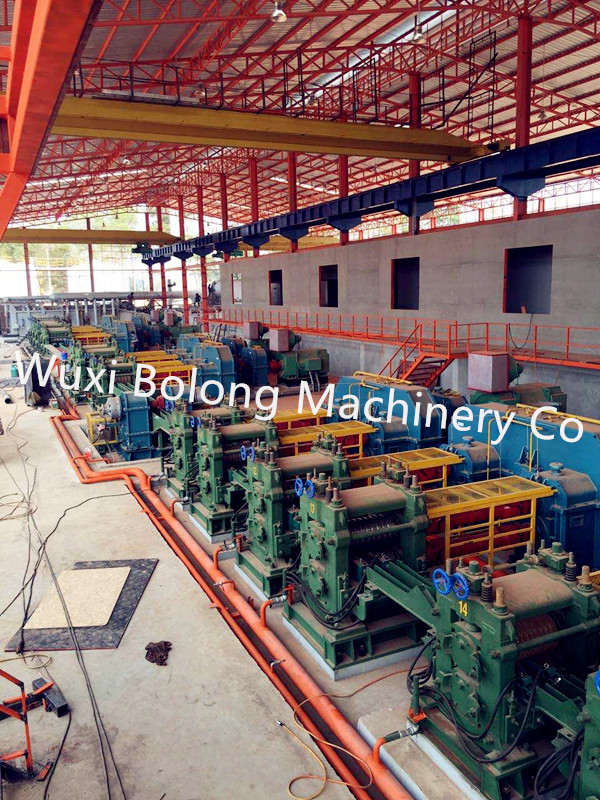

Tagli alla macchina di laminazione a caldo di lunghezza 12M con il raggruppamento idraulico dello spingitoio della billetta
ATTREZZATURA TRATTATA DEL MULINO DELLA LAMINAZIONE A CALDO
Base di progettazione
1 spec. della materia prima: 100×100×2000mm
Spec. di 2 prodotti finiti: Barra deforme laminata a caldo di Φ10~Φ28mm,
di 12m taglio lunghezza
Uscita oraria 3: 10t/h
Tipo di rotolamento e configurazione del laminatoio
1 tipo della disposizione del laminatoio adotta semicontinuo.
2 rotolare la sezione minima Φ10mm ha deformato la barra basata su 75×75mm
le billette, passaggi di rotolamento è di 15.
3 adotti «un supporto il tipo di servizio» per ridurre gradualmente i passaggi di rotolamento.
4 ci sono supporti di totale 11 del laminatoio nell'intera linea di produzione,
compreso il laminatoio ruvido Φ400×1, laminatoio intermedio Φ300×6
e laminatoio di rifinitura Φ300×2×2.
Azionamento del laminatoio 5: Il laminatoio ruvido Φ400×1 è motore a corrente alternata. Φ300×6
il laminatoio intermedio è «gli azionamenti sei di un motore a corrente alternata».
il laminatoio di rifinitura è «gli azionamenti due di una CC»
Φ300×2×2
6 che il più alta velocità di rotazione dei prodotti finiti sta per rotolare Φ10mm
la barra deforme è 8m/s.
Caratteristica dell'attrezzatura
1. Il supporto del laminatoio adotta il tipo rilevato in anticipo. Questo tipo è alto
rigidezza e facile cambiare rullo.
2. L'azionamento del laminatoio applica il riduttore ed il duplex adotta
cambio unito riduzione del due-grado. Questo tipo presenta il seguente vantaggio:
peso basso, piccolo volume, occupazione economica dello spazio, basso costo ed ecc.
materiale dell'Ingranaggio-asse: 42CrMo forgiato, materiale ZG35CrMo dell'ingranaggio della ruota,
la scatola è delle parti strutturali.
3. Entrare del piano di raffreddamento adotta esente dal trasportatore a rulli pneumatico
tipo entrante, che presenta il vantaggio di attrezzatura leggera, semplice, minimo
il costo e la manutenzione facile hanno paragonato al tipo entrare del piatto del grembiule
dispositivo.
4. la Fine-coltivazione e di taglio multiplo lunghezza di volo adottano
i comandi pneumatici di frequenza della frizione accelerano, tipo rotatorio. Questo tipo di
il taglio volante presenta il vantaggio di potere basso del motore, elettrico semplice
controllo ed investimento basso rispetto al taglio in start-stop di volo.
5. Impacchettare adotta il tipo combinato pneumatico meccanico
la macchina automatica ed il materiale per impacchettare è vergella di Φ6.5mm.
Lista dell'attrezzatura trattata
No | Nome dell'attrezzatura | Qty |
Unità peso (t) |
Totale peso (t) |
Prestazione principale |
1 | Raggruppamento del sostegno | 1 insieme | 5 | 5 |
Tipo: spingitoio idraulico della billetta raggruppamento Qty di massimo della billetta memorizzato sostegno: 40pcs Massimo della billetta immagazzinato sostegno. Peso: 3.5t Spingitoio della billetta: Spinta: 25KN Spinta della velocità: 0.05m/s di andata, 0.1m/s a rovescio Colpo: 1350mm |
2 | Trasportatore a rulli di carico della fornace |
2 gruppo s |
4,8 | 9,6 |
Tipo: azionamento centralizzato, reversibile Rullo: φ240×650mm Gioco del rullo: 890mm Velocità lineare del rullo superficie: 1m/s Motore di azionamento: AC15KW |
3 | Spingitoio della billetta | 1 insieme | 3,5 | 3,5 |
Tipo: spingitoio idraulico della billetta Spinta: 100KN Colpo: 650mm Spinta della velocità: 0.05m/s di andata, 0.1m/s a rovescio Cilindro idraulico: φ150/φ105mm Pressione di sistema: 10MPa Pressione di olio di lavoro: 6.3MPa |
4 | Amplificatore | 1 insieme | 0,5 | 0,5 | Tipo: amplificatore della molla |
5 | Sostegno d'alimentazione | 1 insieme | 1 | 1 | Tipo: parte strutturale |
6 | La billetta fuori lavora | 1 insieme | 5 | 5 |
Tipo: catena commovente di orizzontale dell'automobile Spinta: 0.2KN Spinta della velocità: 0.875m/s Colpo: 4000mm Motore di azionamento: AC7.5KW |
7 |
Della fornace rullo fuori tavola |
2 gruppo s |
4 | 8 |
Tipo: azionamento centralizzato, reversibile Rullo: φ240×600mm Gioco del rullo: 1000mm Velocità lineare del rullo superficie: 2m/s Motore di azionamento: AC7.5KW |
8 | Trasportatore a rulli funzionante prima della macchina | 1 gruppo | 8 | 8 |
Tipo: azionamento centralizzato, reversibile Rullo: φ240×900mm Gioco del rullo: 1000mm Velocità lineare del rullo superficie: 2.6m/s Motore di azionamento: AC15KW |
9 |
Rotolamento approssimativo Φ400 mulino |
1 supporto |
60 | 60 |
Tipo del supporto: tipo rilevato in anticipo del tre-rotolo Rullo: φ400-φ350×800mm Apertura massima del rullo: 50mm Forza di Max. Rolling: 1000KN Coppia di torsione di Max. Rolling: 30×2KN.m Volano: φ1800mm Motore principale: AC800Kw |
10 |
rullo di Doppio strato tavola |
1 insieme | 10 | 10 | |
11 |
Rullo intermedio tavola |
1 gruppo |
5 | 5 |
Tipo: azionamento centralizzato, reversibile Rullo: φ200×700mm Gioco del rullo: 1000mm Velocità lineare del rullo superficie: 2.6m/s Motore di azionamento: AC7.5KW |
12 |
fine-coltivazione 1# taglio volante |
1 insieme | 8 | 8 |
Tipo: frizione pneumatica, velocità di comandi di frequenza, rotatoria tipo Sezione massima di taglio: ² di 1500mm Temperatura di taglio ≥850℃ Motore di azionamento: YTSZ30KW |
13 |
Φ300×6 intermedio rotolamento continuo gruppo del mulino |
1 supporto |
80 | 90 |
Tipo del supporto: due-rotolo rilevato in anticipo Rullo: φ330-φ280×600mm Apertura massima del rullo: 30mm Forza di Max. Rolling: 600KN Coppia di torsione di Max. Rolling: 15×2KN.m Motore principale: AC630Kw |
14 | Ripetitore | 4 insiemi | 1,5 | 6 | Tipo: parte strutturale |
15 |
Rifinitura Φ300×2 rotolamento continuo mulino |
2 gruppo s |
20 | 40 |
Tipo del supporto: tipo rilevato in anticipo Rullo: φ330-φ280×600mm Apertura massima del rullo: 20mm Forza di Max. Rolling: 250KN Coppia di torsione di Max. Rolling: 4.5×2KN.m Motore principale: DC450Kw |
16 |
fine-coltivazione 2# taglio volante |
1 insieme | 8 | 8 |
Tipo: frizione pneumatica, velocità di comandi di frequenza, tipo rotatorio Sezione massima di taglio: ² di 250mm Temperatura di taglio ≥850℃ Motore di azionamento: YTSZ30KW |
17 | Ciclo verticale | 1 insieme |
Tipo: ciclo pneumatico su e giù altezza di Ciclo-inizio: 320mm |
||
18 |
Calore rimanente trattamento dopo laminatoio |
1 insieme | 2,5 | 2,5 | |
19 | Rotolo di pizzico |
Tipo: pressione pneumatica, velocità di comandi di frequenza Rullo: φ240×60mm Velocità lineare della superficie del rullo: 4.5~9m/s |
|||
20 | di taglio Multiplo lunghezza di volo | 1 insieme | 8 | 8 |
Tipo: frizione pneumatica, velocità di comandi di frequenza, tipo rotatorio Sezione massima di taglio: 150mm Temperatura di taglio: ≥600℃ Motore di azionamento: YTSZ 37Kw |
21 | Fine-pressione del rotolo | 2 insiemi | 2,5 | 5 |
Tipo: pressione pneumatica, velocità di comandi di frequenza Rullo: φ240×60mm Velocità lineare della superficie del rullo: 4.5~8m/s Motore di azionamento: YTSZ11KW |
22 |
Piano di raffreddamento dispositivo entrante |
1 insieme | 35 | 35 |
Tipo: tavola del non rullo pneumatica entrare Durata entrante: 1.5s/time |
23 | Piano di raffreddamento |
Tipo: per gradi Area efficace: ² di 4.5×42m Gioco dell'ingranaggio: 90mm Gioco fisso dell'ingranaggio: 500mm Gioco mobile dell'ingranaggio: 500mm Durata di punto: 2s/time Motore di azionamento: AC55Kw |
|||
24 | Dispositivo di allineamento | 1set | 3,5 | 3,5 |
Tipo: singolo azionamento a catena Rullo: φ100×400mm Velocità lineare della superficie del rullo: 0.2m/s Motore di azionamento: AC1.5KW |
25 | Dispositivo dell'uscita del piano di raffreddamento | 1set | 30 | 30 |
Tipo: il supporto trasversale idraulico fuori scrive Durata rotatoria: 6s/time |
26 | Trasportatore a rulli di distanza massima del piano di raffreddamento | 5groups | 2 | 10 |
Tipo: azionamento centralizzato cinghia Rullo: φ200×700mm Gioco del rullo: 1000mm Velocità lineare della superficie del rullo: 2.5m/s Motore di azionamento: AC7.5KW |
27 | Tagliatrice del prodotto finito | 1set | 10 | 10 |
Tipo: tipo superiore di taglio taglio idraulico Prodotto finito Forza di taglio: 1600KN Larghezza della lama: 800mm Apertura della lama: 160mm Tempi di taglio: 6times/min |
28 |
Trasportatore a rulli dopo taglio |
1group | 5 | 5 |
Tipo: azionamento centralizzato cinghia Rullo: φ200×700mm Gioco del rullo: 1000mm Velocità lineare della superficie del rullo: 2.5m/s Motore di azionamento: AC7.5KW |
29 |
Taglio lunghezza deflettore |
1set | 0,2 | 0,2 |
Tipo: sollevamento pneumatico Apertura del deflettore: 150mm |
30 |
Trasferimento di Antivari battibecco a macchina trasportatore a rulli |
1group | 6 | 6 |
Tipo: azionamento centralizzato cinghia Rullo: φ200×700mm Gioco del rullo: 1000mm Velocità lineare della superficie del rullo: 2.5m/s Motore di azionamento: AC7.5KW |
31 |
Trasferimento di Antivari macchina |
1set | 5 | 5 |
Tipo: sollevamento pneumatico, barra catena tipa di trasferimento Passo a catena: 38.1mm Gioco a catena: 1600mm Velocità di trasferimento: 0.6m/s Motore di azionamento: AC11Kw |
32 | Dispositivo di allineamento della raccolta | 1set | 0,275 | 0,275 |
Tipo: piatto di spinta pneumatico tipo |
33 | Dispositivo della raccolta | 1set | 2,5 | 2,5 |
Tipo: tipo rotatorio del doppio canale Peso della raccolta: 3500kg Cambiamento di Manica rotatorio durata: 6.8s Motore di azionamento: AC7.5KW |
34 |
Distanza massima della raccolta trasportatore a rulli |
1group | 4,5 | 4,5 |
Tipo: azionamento centralizzato catena Rullo: φ200×400mm Gioco del rullo: 800mm Velocità lineare del rullo superficie: 0.52m/s Motore di azionamento: AC7.5KW |
35 | Impacchettare macchina | 1group | 4 | 4 |
Tipo: elevamento pneumatico e cadendo, tipo unito rotazione meccanica Impacchettare diametro esterno massimo: 350mm Impacchettare una volta del mazzo: 8s Motore di azionamento: AC1.5KW |
36 |
Impacchettare macchina trasportatore a rulli di distanza massima |
1set | 3 | 3 |
Tipo: azionamento centralizzato catena Rullo: φ200×400mm Gioco del rullo: 1000mm Velocità lineare della superficie del rullo: 0.52m/s Motore di azionamento: AC7.5KW |
Ciò è il piano del nostro cliente, conciliando i vostri requisiti specifici progettare e fabbricare il mulino a laminazione a caldo.
