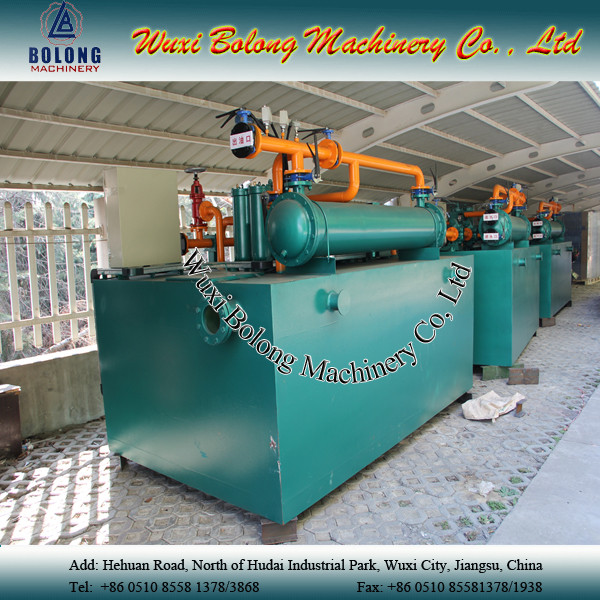

Il mini × d'acciaio ad alta velocità 80mm del macchinario 80mm del mulino a laminazione a caldo alloggia
ATTREZZATURA TRATTATA DEL MULINO DELLA LAMINAZIONE A CALDO
Base di progettazione
1. Spec. della materia prima: 80×80×2000mm-200x200x2000mm 2. Spec. dei prodotti finiti: Barra deforme laminata a caldo di Φ10~Φ30mm, di 12m taglio lunghezza 3. Uscita oraria: 10t/h |
Tipo di rotolamento e configurazione del laminatoio
Caratteristica dell'attrezzatura
1. Il supporto del laminatoio adotta il tipo rilevato in anticipo. Questo tipo è alto rigidezza e facile cambiare rullo. 2. L'azionamento del laminatoio applica il riduttore ed il duplex adotta cambio unito riduzione del due-grado. Questo tipo presenta il seguente vantaggio: peso basso, piccolo volume, occupazione economica dello spazio, basso costo ed ecc. materiale dell'Ingranaggio-asse: 42CrMo forgiato, materiale ZG35CrMo dell'ingranaggio della ruota, la scatola è delle parti strutturali. 3. Entrare del piano di raffreddamento adotta esente dal trasportatore a rulli pneumatico tipo entrante, che presenta il vantaggio di attrezzatura leggera, semplice, minimo il costo e la manutenzione facile hanno paragonato al tipo enteringdevice del piatto del grembiule. 4. la Fine-coltivazione e di taglio multiplo lunghezza di volo adottano i comandi pneumatici di frequenza della frizione accelerano, tipo rotatorio. Questo tipo di il taglio volante presenta il vantaggio di potere basso del motore, elettrico semplice controllo ed investimento basso rispetto al taglio in start-stop di volo. 5. Impacchettare adotta il tipo combinato pneumatico meccanico la macchina automatica ed il materiale per impacchettare è vergella di Φ6.5mm. |
Introduzione dell'attrezzatura trattata
La billetta fredda qualificata ha sollevato al trasportatore a rulli di carico dalla gru per arrivare all'estremità della fornace del forno di riscaldamento, quindi per essere spinta nel forno di riscaldamento per il riscaldamento dallo spingitoio della billetta. Quando la temperatura della billetta raggiunge a 1150-1250℃, la billetta sarà eliminata della fornace dal dispositivo della billetta-fuori; tramite della fornace trasportatore a rulli fuori e trasportatore a rulli funzionante prima del laminatoio, la billetta entrerà in laminatoio ruvido, laminatoio intermedio e laminatoio di rivestimento per gradi. I prodotti finiti passeranno tramite il dispositivo rimanente di trattamento termico ed essere tagliato dei dal tagli multiplo lunghezza di volo e poi arrivare al piano di raffreddamento per il raffreddamento dal dispositivo entrante del piano di raffreddamento dopo acceleri il trasportatore a rulli. Dopo il raffreddamento, dal dispositivo dell'uscita del piano di raffreddamento, i prodotti saranno trasferiti al trasportatore a rulli di distanza massima e poi vanno di a taglio taglio lunghezza. Dopo di taglio e dell'diispezione taglio lunghezzi, i prodotti finiti saranno trasferiti alla portata del prodotto finito dal sostegno di ispezione della portata dell'incrocio del prodotto finito e poi saranno raccolti, impacchettati, pesati, identificati ed infine saranno immagazzinati. |
Lista dell'attrezzatura
Parte meccanica | |
1 | Torretta per i movimenti delle siviere/automobile commovente della siviera/supporto fisso siviera (determinato dai clienti) |
2 | Pozzetto di colata |
3 | Carro paniera |
4 | Muffa |
5 | Dispositivo di vibrazione della muffa |
6 | Dispositivo dell'azionamento di vibrazione |
7 | Guaina di protezione per il dispositivo di vibrazione |
8 | Coolings secondari che spruzzano struttura |
9 | Coolings secondari che spruzzano tubo |
10 | Ugello di spruzzatura per acqua di raffreddamento secondaria |
11 | Dispositivo di alimentazione di sostegno per secondario ed in terzo luogo raffreddamento |
12 | Ritiro che raddrizza macchina |
13 | Dispositivo di trasmissione per ritiro che raddrizza macchina |
14 | Giunto universale |
15 | Falsa bramma rigida |
16 | Dispositivo di archiviazione della falsa bramma |
17 | Rullo di guida per il dispositivo di archiviazione della falsa bramma |
18 | Trasportatore a rulli di consegna della billetta |
19 | Spingitoio idraulico della billetta |
20 | Piattaforma per la raccolta della billetta |
21 | Macchina ossitaglio/taglio idraulico (determinato dai clienti) |
Sistema di controllo dei Electrics | |
23 | Sistema di controllo per la vibrazione della muffa |
24 | Sistema di controllo per ritiro che raddrizza macchina |
25 | Efficace sistema di controllo per la falsa bramma |
28 | Sistema di controllo per il trasportatore a rulli di consegna della billetta |
29 | Sistema di controllo per la billetta fuori |
30 | Sistema di controllo per la stazione idraulica centrale |
Struttura d'acciaio | |
31 | Postazione di colata principale |
32 | Postazione di colata |
33 | Piattaforma per stoccaggio della falsa bramma |
Sistema ausiliario | |
34 | Circuito idraulico |
35 | Scarico del dispositivo per il vapore secondario di coolings |
36 | Sistema di controllo per acqua di raffreddamento secondaria |
37 | Scatola sospesa di operazione per ritiro che raddrizza parte |
38 | La configurazione speciale può essere fornita conformemente ai requisiti di clienti |
