La CC del mulino uno della laminazione a caldo di rifinitura guida due billette di 75×75×2000mm
ATTREZZATURA TRATTATA DEL MULINO DELLA LAMINAZIONE A CALDO
Base di progettazione
1 spec. della materia prima: 60×60×2000mm
Spec. di 2 prodotti finiti: Barra deforme laminata a caldo di Φ8~Φ12mm,
di 6-12m taglio lunghezzi
Uscita oraria 3: 8-10t/h
Tipo di rotolamento e configurazione del laminatoio
1 tipo della disposizione del laminatoio adotta semicontinuo.
2 rotolare la sezione minima Φ10mm ha deformato la barra basata su 75×75mm
le billette, passaggi di rotolamento è di 15.
3 adotti «un supporto il tipo di servizio» per ridurre gradualmente i passaggi di rotolamento.

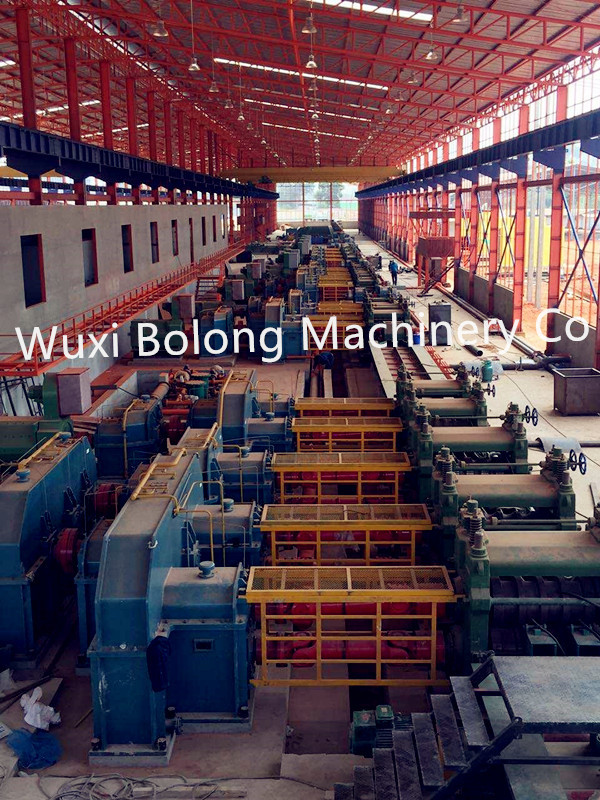

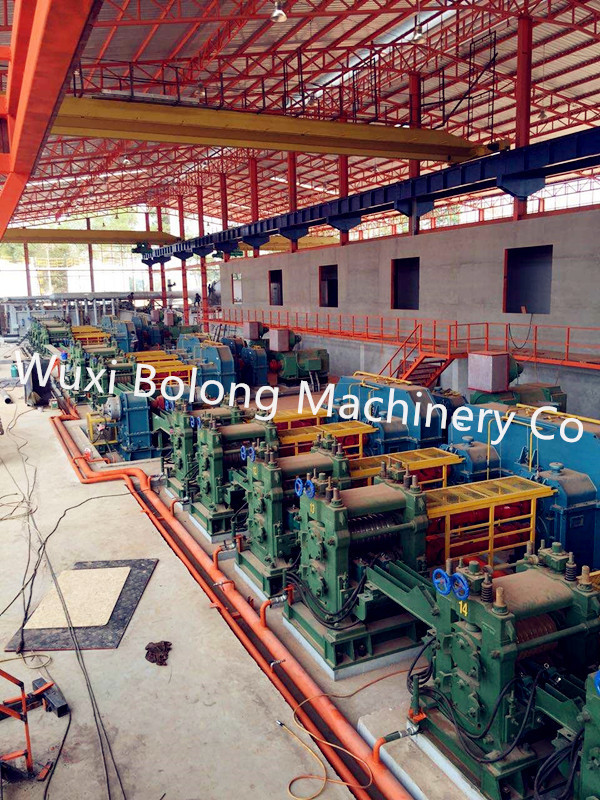

4 ci sono supporti di totale 11 del laminatoio nell'intera linea di produzione,
compreso il laminatoio ruvido Φ400×1, laminatoio intermedio Φ300×6
e laminatoio di rifinitura Φ300×2×2.
Azionamento del laminatoio 5: Il laminatoio ruvido Φ400×1 è motore a corrente alternata. Φ300×6
il laminatoio intermedio è «gli azionamenti sei di un motore a corrente alternata».
il laminatoio di rifinitura è «gli azionamenti due di una CC»
Φ300×2×2
6 che il più alta velocità di rotazione dei prodotti finiti sta per rotolare Φ10mm
la barra deforme è 8m/s.

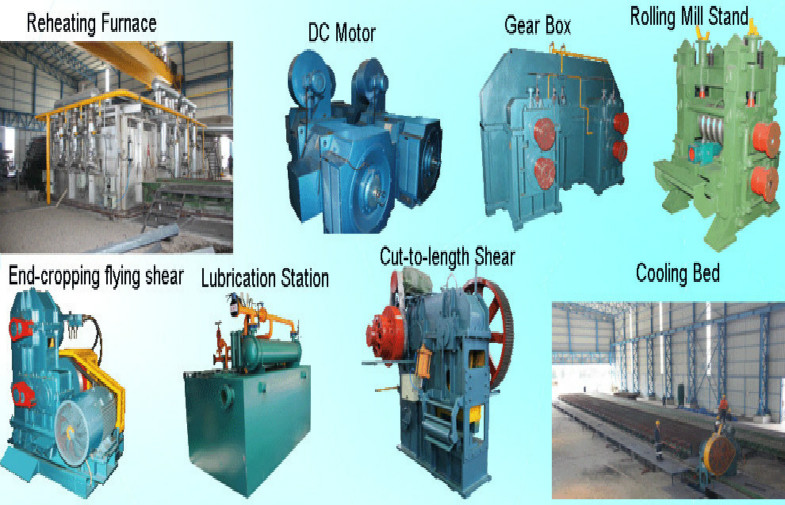

Caratteristica dell'attrezzatura
1. Il supporto del laminatoio adotta il tipo rilevato in anticipo. Questo tipo è alto
rigidezza e facile cambiare rullo.
2. L'azionamento del laminatoio applica il riduttore ed il duplex adotta
cambio unito riduzione del due-grado. Questo tipo presenta il seguente vantaggio:
peso basso, piccolo volume, occupazione economica dello spazio, basso costo ed ecc.
materiale dell'Ingranaggio-asse: 42CrMo forgiato, materiale ZG35CrMo dell'ingranaggio della ruota,
la scatola è delle parti strutturali.
3. Entrare del piano di raffreddamento adotta esente dal trasportatore a rulli pneumatico
tipo entrante, che presenta il vantaggio di attrezzatura leggera, semplice, minimo
il costo e la manutenzione facile hanno paragonato al tipo entrare del piatto del grembiule
dispositivo.
4. la Fine-coltivazione e di taglio multiplo lunghezza di volo adottano
i comandi pneumatici di frequenza della frizione accelerano, tipo rotatorio. Questo tipo di
il taglio volante presenta il vantaggio di potere basso del motore, elettrico semplice
controllo ed investimento basso rispetto al taglio in start-stop di volo.
5. Impacchettare adotta il tipo combinato pneumatico meccanico
la macchina automatica ed il materiale per impacchettare è vergella di Φ6.5mm.
Lista dell'attrezzatura trattata
| Parte meccanica |
| 1 |
Torretta per i movimenti delle siviere/automobile commovente della siviera/supporto fisso siviera (determinato dai clienti) |
| 2 |
Pozzetto di colata |
| 3 |
Carro paniera |
| 4 |
Muffa |
| 5 |
Dispositivo di vibrazione della muffa |
| 6 |
Dispositivo dell'azionamento di vibrazione |
| 7 |
Guaina di protezione per il dispositivo di vibrazione |
| 8 |
Coolings secondari che spruzzano struttura |
| 9 |
Coolings secondari che spruzzano tubo |
| 10 |
Ugello di spruzzatura per acqua di raffreddamento secondaria |
| 11 |
Dispositivo di alimentazione di sostegno per secondario ed in terzo luogo raffreddamento |
| 12 |
Ritiro che raddrizza macchina |
| 13 |
Dispositivo di trasmissione per ritiro che raddrizza macchina |
| 14 |
Giunto universale |
| 15 |
Falsa bramma rigida |
| 16 |
Dispositivo di archiviazione della falsa bramma |
| 17 |
Rullo di guida per il dispositivo di archiviazione della falsa bramma |
| 18 |
Trasportatore a rulli di consegna della billetta |
| 19 |
Spingitoio idraulico della billetta |
| 20 |
Piattaforma per la raccolta della billetta |
| 21 |
Macchina ossitaglio/taglio idraulico (determinato dai clienti) |
| Sistema di controllo dei Electrics |
| 23 |
Sistema di controllo per la vibrazione della muffa |
| 24 |
Sistema di controllo per ritiro che raddrizza macchina |
| 25 |
Efficace sistema di controllo per la falsa bramma |
| 28 |
Sistema di controllo per il trasportatore a rulli di consegna della billetta |
| 29 |
Sistema di controllo per la billetta fuori |
| 30 |
Sistema di controllo per la stazione idraulica centrale |
| Struttura d'acciaio |
| 31 |
Postazione di colata principale |
| 32 |
Postazione di colata |
| 33 |
Piattaforma per stoccaggio della falsa bramma |
| Sistema ausiliario |
| 34 |
Circuito idraulico |
| 35 |
Scarico del dispositivo per il vapore secondario di coolings |
| 36 |
Sistema di controllo per acqua di raffreddamento secondaria |
| 37 |
Scatola sospesa di operazione per ritiro che raddrizza parte |
| 38 |
La configurazione speciale può essere fornita conformemente ai requisiti di clienti |
Ciò è il piano del nostro cliente, conciliando i vostri requisiti specifici progettare e fabbricare il mulino a laminazione a caldo.
Benvenuto da visitare ed ispezionare!
